机械设计拼装组合实训装置,stm32实训装置

一、技术要求
1、实验项目
1)平面连杆机构14种
2)凸轮机构7种
3)定轴齿轮机构2种
4)2K-H周转轮系1种
5)摆线针轮机构1种
6)棘轮机构4种
7)槽轮机构2种
8)不完全齿轮间歇运动机构1种
9)确定孔与轴的配合类型及基准制，选择加工精度等级。
10)测绘零部件图及装配图。
11)拟定零件加工工艺路线及装配工艺过程。
2、基本结构

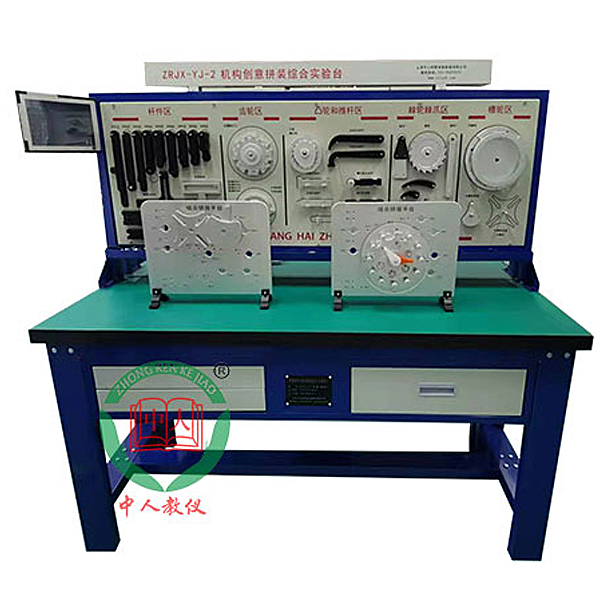

实验台：由机架模块、机构零部件模块、工作台模块、标准件模块、工量具模块等组成。实验桌和挂架采用优质冷作钢板经钣金加工而成。主要零部件挂在挂架上，工作台上置10吋平板显示器1台，可显示操作各机构搭接拆装过程和使用方法。
3、主要功能
主要用于机械原理机械创新设计等课程开设的机构组合创新及其拼装、仿真实验,通过实物机构装配，加深对机构组成原理及运动特点的认识，确定孔与轴的配合类型，选择加工精度，测绘零部件图，装配图，拟定加工工艺路线，装配工艺过程，培养学生机构综合设计能力及工程实践动手能力。实验台提供的配件可完成不少于32多种机构运动方案的拼装实验。

机械设计拼装组合实训装置,stm32实训装置

一、概述

基于STM32系列嵌入式芯片，从嵌入式实验教学的特点出发，基础功能实验电路采用一体化设计方式，创新拓展型实验电路采用独立模块方式，需要时接入主板，既兼顾演示验证性实验、又考虑到综合设计和创新研究性实验的需要。主板上自带CPU编程下载接口，是一款灵活性极强的集编程下载调试与一体的新型嵌入式实验教学平台，适合各层次学生进行嵌入式原理和应用方面的实验和创新。

二、特点

1、完整的实验指导

专门针对此实验箱编制详细的实验指导书，相信您有了专业的实验箱和详细的指导书，会迅速掌握好ARM嵌入式技术，一定能快速入门，达到事半功倍的效果。

2、功能模块完全独立

根据我们多年来的开发经验，和取听广大用户的建议，此款开发板采用最新理念——各功能模块完全独立，互不干扰，减小初学者编程误区。板载丰富的实验硬件资源和接口，并对外全部开放I/O口，既可简单的使用短路帽进行默认的资源连接（方便初学者直接使用），也可以取下短路帽后采用杜邦线连接单片机的任意I/O口线，轻松搭建自己的电路。配合本公司精心编写的大量C语言实验例程，可使用户快速掌握单片机原理及其实用接口技术。同时可加强初学者对主板硬件电路的认识，尽快熟悉硬件电路。

三、支持多种CPU开发实验

标配STM32F103C8T6核心板，根据客户需求可以选配其它单片机核心板，从而实现对各种CPU芯片的支持扩展。

四、详细硬件配置

4.1   实验箱底板

4.1.1单色流水灯模块：8 个高亮绿色LED 灯

4.1.2 双色流水灯模块：6 个高亮LED灯，红黄绿三种颜色

4.1.3 双色LED灯模块：红绿双色LED 灯

4.1.4 8 位数码管模块：2 个四位一体共阳极数码管，2个74HC595 驱动芯片

4.1.5 1 位数码管模块：1 个 8 段数码管，共阳极，0.56 英寸

4.1.6 红绿双色点阵模块：3 个74HC595 驱动芯片，一个红绿双色点阵显示屏
