机械原理创新组合综合实验装置,换热器性能测试实训装置

一、技术要求
1、实验项目：（共计73项实验）
1）平面连杆机构14种
2）凸轮机构7种
3）定轴齿轮机构2种
4）2K-H周转轮系1种
5）摆线针轮机构1种
6）棘轮机构4种
7）槽轮机构2种
8）不完全齿轮间歇运动机构1种
9）渐开线齿轮机构系列实验
①渐开线形成演示实验（4项）
②范成法渐开线生成实验(范成法渐开线齿廓形成实验）（6项）
③渐开线直齿圆柱齿轮几何参数测定实验：
a）标准直齿圆柱齿轮几何参数测定实验（8项）
b）正变位直齿圆柱齿轮几何参数测定实验（8项）
c）负变位直齿圆柱齿轮几何参数测定实验（8项）
d）渐开线直齿圆柱齿轮传动啮合参数测定实验（4项）
10）确定孔与轴的配合类型及基准制，选择加工精度等级
11）测绘零部件图及装配图
12）拟定零件加工工艺路线及装配工艺过程

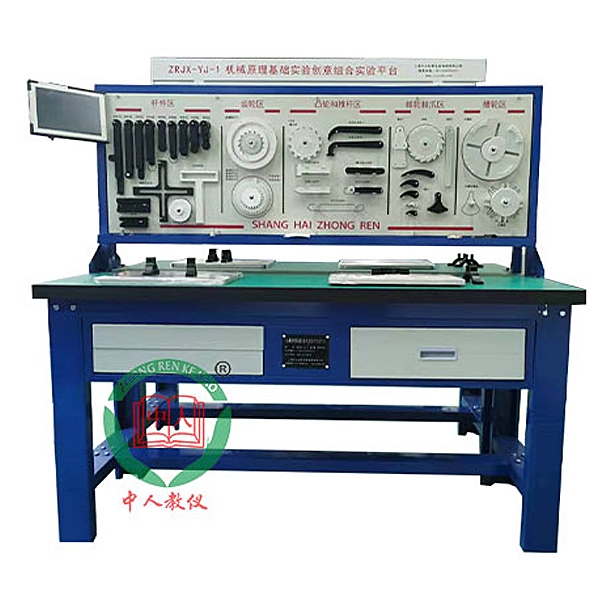

2、基本结构
实验台配置实验桌，主要零部件挂在实训桌上的绘制图形和标注名称的存放架上，学生动手拼装时在实训桌上进行。实验台由机架模块、机构零部件模块、工作台模块、标准件模块、工量具模块、渐开线形成模块、齿廓形成仪模块、渐开线齿轮及其啮合参数测定模块等组成。

机械原理创新组合综合实验装置,换热器性能测试实训装置

实验目的：

1、了解板式、列管及套管换热器的构造特点及传热性能的差别。

2、掌握各换热器性能测试方法，了解影响换热器性能的因素。

3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。

4、掌握流体流速、流量、压力、温度等参数的测量技术。

主要配置：

套管式换热器，板式换热器，列管式换热器,冷、热水防腐水泵，冷、热水转子流量计，冷、热水不锈钢原水箱及加热水箱，顺、逆流调节阀门组，阻力测试压力表及U型差压计，加热功率由固体调压模块无级调节，万能信号输入巡检仪显示温度，电流表，电压表，不锈钢台架及控制屏等。

技术参数：

1、输入电源：三相AC380V±10% 50Hz，功率6.5KW。

2、换热器面积：列管换热器0.36m2，板式换热器0.56m2，套管换热器 0.21m2。

3、电加热总功率：≦6.0KW，加热温度：≤80℃。

4、冷、热水泵参数： 流量： 20L/min ，扬程：12m，功率：120W。

5、转子流量计：二台并联，热水流量量程：16—160L/h，冷水流量量程：40—400L/h。

6、原水箱：304 不锈钢材质，容积：80L（冷水箱有盖密封，防止落灰，配有液位显示装置；水箱入口配有浮球阀以保证水箱水位恒定）。
