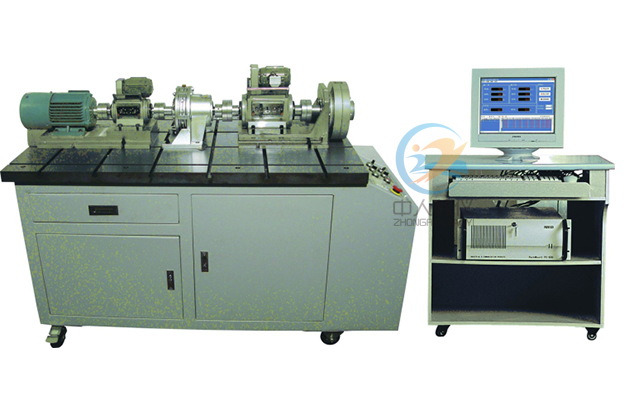

机械传动性能实验台,化工管路拆装系统实验装置

采用模块化的结构，柔性好，变型功能及综合性强，机械传动方案优化综合检测实验台是一种开放式的新型机械设计综合试验装置，具有真实的工程背景，而非模型或简单的玩具性实验装置。本试验台模块化主要库件的结构、性能及精度既可用于教学实验，亦可用于科研实验，实现一机多用、资源共享，提高设备使用效率。机械传动方案创意组合及参数分析实验台在教学实验中，着重对**综合实验素质的培养，可实现对**进行包括实验方案的创意设计、实验装置的设计、搭接、组装及调试、实验测试方法的选择及应用、实验操作规程的制定、实验数据测试、实验结果分析及实验装置结构简图的绘制等工程实验技能的培养与训练，打破了传统机械设计课程实验的以验证性实验为主的单一化模式，为培养机械综合实验素质以及有验证性向实验与理论相结合模式转化提供了装备条件，是适于培养机械创新能力及工程实践能力的理想的新型实验装置。
一、主要技术参数：
    1、交流变频电机功率：550W；
    2、磁粉制动器加载范围：0-50N·m；
    3、最大中心高：178mm；
    4、转矩转速传感器一个：额定转矩10N·m,转速范围0 – 6000r/min；精度均为0.1％；
         转矩转速传感器一个：额定转矩50N·m,转速范围0 – 6000r/min；精度均为0.1％；
    5、变频控制器调速范围：0-1500r/min，调速精度：0.1％；
    6、外形尺寸：1200×780×1050mm；
    7、重量：300kg 。
二、基本配置：
    1、安装及支承平板一套；
    2、变频电机及变频调速器一套；
    3、磁粉制动器一个；
    4、制动调节器一个；

机械传动性能实验台,化工管路拆装系统实验装置

系统将流体输送及管路拆装系统有机结合，配合泵阀、拆装锻炼化工总控及化工设备维修工的基本动手维修及操作能力。

管路拆装设备系统主要由容器、泵、管道、阀门、仪表、拆装工具、试压设备、工具材料货架等构成。系统不仅锻炼化工设备的管路拆装能力，还实训化工自动化仪表的安装，泵体的安装。

1.系统的特点

（1）用于训练学生拆卸和组装化工生产常见的管路、管件等。

（2）系统便于考察学生的选择配件能力、拆装能力、装置运行情况、完成任务情况等，有相应的判断标准及方法。

（3）系统提供足够的备选配件、拆装工具、检验运行的设备等。

（4）经常拆装的部件必须坚实、耐用，便于学生长期使用，并能提供更新设备。

2.系统的功能

（1）流程图的识读。

（2）能根据提供的流体输送流程图，准确填写安装管线所需管道、管件、阀门、仪表的规格型号及数量等的材料清单。

（3）能按照材料清单正确领取所需材料。

（4）能准确列出组装管线所需的工具和易耗品等领件清单并正确领取工具和易耗品。

（5）能进行管线的组装。

（6）能进行管道的试压。

（7）能进行管线的拆除。

（8）能做到管路拆装过程中的安全规范。

3.管路拆装实训内容

（1）管路组装

(a)管口螺纹的加工以及板牙的使用。

(b)对照管路示意图进行管路安装，安装中要保证横平竖直，水平偏差不大于15mm、垂直偏差不大于10 mm。
