四工位钳工操作实训台

作者:液压实验台,发布时间:2023-11-25,浏览:

如果您对我们的文章四工位钳工操作实训台,汽车电动反光镜系统实训台有任何疑问,请及时联系我们,我们会为您解答阅读时产生的问题,并且如果您看了四工位钳工操作实训台,汽车电动反光镜系统实训台后,也有兴趣投稿,我们也将为您提供像本文四工位钳工操作实训台,汽车电动反光镜系统实训台一样的机会,将您的投稿上传到我们的平台上。


四工位钳工操作实训台,汽车电动反光镜系统实训台



本公司生产钳工实验室设备根据教学要求与多家工厂共同开发生产,该产品配备的钳工工具通用化,标准化和专用化,可提高学生的操作技术和动手能力。钳工大多是在钳工台上用手工工具操作,对工件进行加工。手工操作的特点是技术性强,加工质量的好坏主要取决于操作者技术水平的高低,它的工作范围较广,具有万能性和灵活性的优势且不受设备、场地等条件的限制,因此凡是采用机械加工方法不太适宜或难以进行机械加工的场合,通常由钳工来完成,尤其是机械产品的装配、调试、安装和维修等更需要钳工,所以说钳工不仅是机械制造工厂中应用最广泛的工种之一,因此钳工实验室设备也是各大院校,技校不可缺少的实训教学产品。

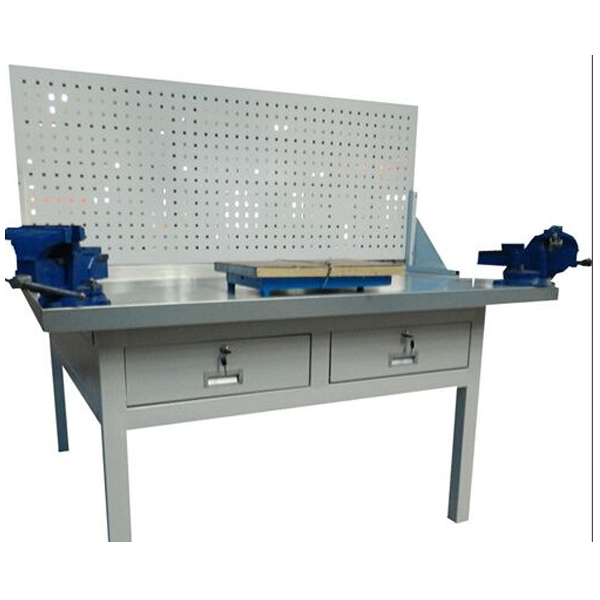

实训台为铁质双层亚光密纹喷塑结构,材料厚度为1mm;桌面为木质材料,外形尺寸为150×150×80,且有橡胶垫一块附于桌面上,保护操作台面。整体结构坚固,造型美观大方。实训台设有四个抽屉(带锁)分别用于放置工具及资料等。

钳工实验室清单(4座)1张桌

序号

名     称

规     格

单位

数量

1

钳工桌

150×150×80

1

2

台虎钳

5寸

4

3

钢锯架



4

4

圆锉刀

8---12寸

2

5

半圆锉刀

8----12寸

2

6

方锉刀

8----12寸

2

7

扁锉刀

8----12寸

2

8

三角锉刀

8----12寸

2

9

划线平板(老师专用)

300×400MM

室/块

1个教室配一块

10

榔头



4

11

圆规



4

12

角尺



4

13

钢尺

150

4

14

划针

长120

4

15

内外卡钳



2

16

三角刀



2

17

铲刀

14寸

4

18

油石



1

19

丝锥

M 6 8 10 12 14

2

20

扳牙

M 6 8 10 12 14

2

21

凿子



2

22

什锦锉



2

23

手虎钳



2

24

钢锯条

 50条

2

25

活动扳手

200×24

4

26

钢丝钳



4

27

一字批



4

28

十字批



4

29

呆扳手

8  10  14

2

30

铁皮剪刀



2

31

丝攻扳手



4

32

扳牙扳手



4

33

尖嘴钳



4

34

钢丝刷



4







四工位钳工操作实训台,汽车电动反光镜系统实训台





四工位钳工操作实训台,汽车电动反光镜系统实训台



一、产品简介
该设备采用
汽车电动后视镜系统实物为基础,充分展示汽车电动后视镜系统的组成结构和工作过程。
适用于学校对汽车电动后视镜系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车电动后视镜系统,充分展示汽车电动后视镜系统的组成结构。
2.操纵电动后视镜开关,真实演示汽车电动后视镜系统的工作过程。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;学校学员可直观对照电路图和实物,认识和分析汽车电动后视镜系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测汽车电动后视镜系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
6.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系
结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
