平面机构运动设计分析测试实验装置,汽车点火系统示教实验装置

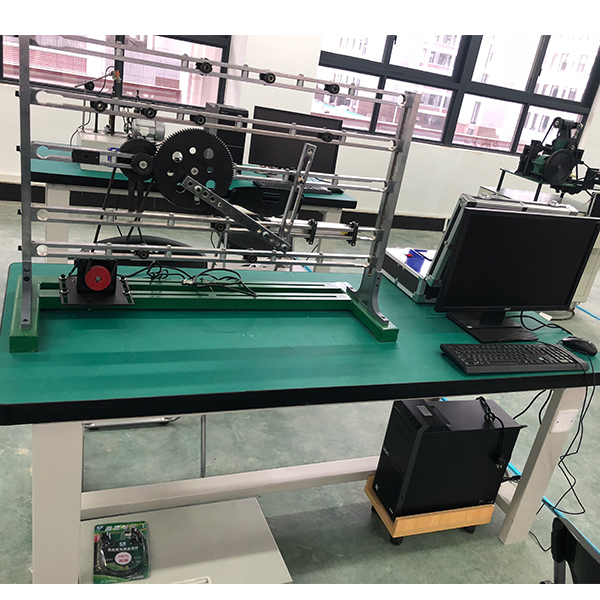

该实验台能较好地完成从机构运动方案创新设计、仿真、拼装到运动参数测试分析全过程。可培养学生对机构运动方案的创新设计，并自己动手搭接机构，研究机构的运动参数，是培养学生掌握测试分析和实践动手能力的综合实验台。适用于机械原理、机械设计、机械创新设计等课程开设平面机构设计性、综合性和创新性实验，是构建开放性创新型实验室的重要设备之一。
实验项目
1、平面机构组成原理的拼装及仿真设计实验
2、平面机构运动参数测试分析实验
3、计算机软件虚拟实验
实验内容
平面机构组成原理的拼装及仿真设计实验
（1）齿轮-对心曲柄滑块机构
（2）齿轮-偏置曲柄滑块机构
（3）等速运动-等加速等减速运动规律凸轮机构
（4）简谐运动规律凸轮机构
（5）槽轮机构
（6）齿轮—曲柄摇杆机构
（7）曲柄摆块-齿条齿轮机构
（8）摆块机构
（9）摆动导杆-对心滑块机构
（10）摆动导杆-偏置滑块机构
（11）正弦机构
（12）摆动导杆-双摇杆机构
（13）齿轮-齿轮齿条机构（手动）

平面机构运动设计分析测试实验装置,汽车点火系统示教实验装置

一、产品简介
该设备采用  六种典型(即：触点式点火系统、霍尔式电子点火系统、磁感应式点火系统和无分电器分组点火系统，光电式火系统)的发动机点火系统的真实部件，充分展示发动机点火系统的组成结构和工作过程。
适用于中高等职业学校和培训机构对发动机点火系统的结构，工作原理等动态教学演示及故障诊断与排除需求。
二、功能特点
1.真实可运行的六种典型的发动机点火系统，可充分展示触点式点火系统、霍尔式电子点火系统、磁感应式点火系统和无分电器分组点火系统、光电式点火系统的组成结构和工作过程。
2.示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析各种点火系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测点火系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码等发动机电控系统自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面， 方便放置资料、轻型检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
