一、产品简介

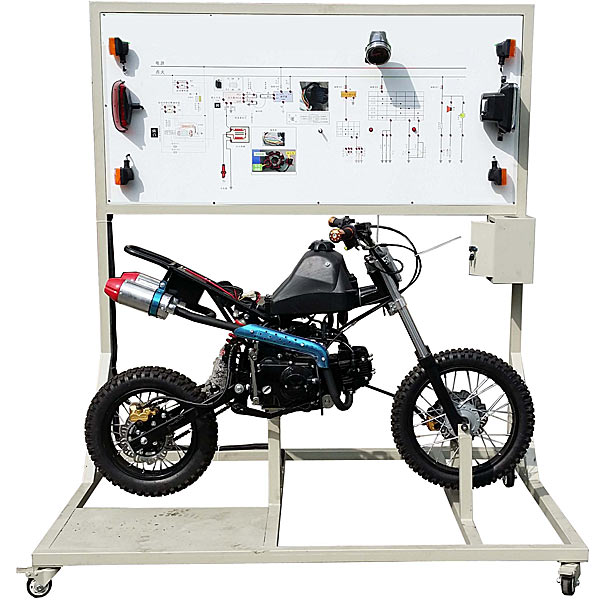

该设备采用 摩托车 总成与 整车电器实物为基础,充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统等电器各系统的组成结构和工作过程。
适用于学校对整机与全车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的整机与全车电器系统,充分展示整机与全车电器系统的组成结构。
2.接通电源,操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、喇叭系统、起动系统等电器各系统的工作过程。
3.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析整机与整车电器各系统的工作原理。
4.面板上安装有检测端子,可直接在面板上检测整机与整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
6.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
一、产品的特点:
实验台具有较完善的安全保护措施,较齐全的功能。实验桌中央配有通用电路板,电路板注塑而成,表面布有多孔成一组相互联通的插孔,元件盒在其上任意拼插成实验电路,元件盒盒体,直观性好,盒盖印有永不褪色元件符号,线条清晰美观。盒体与盒盖采用较科学的压卡式结构,维修拆装方便。元器件放置在实验桌下边左右柜内,大大提高了管理水平,规划化程度,大大减轻了教师实验准备工作。
二、适用范围:
适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路,运算放大器、整流电路,交直流放大电路,数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。
三、实验台及操作桌结构:
1.实验台外壳尺寸:123×35×20cm 2.三相保险座 3.三相电源输入指标 4.总开关:实验台电源总开关,带漏电、过载保护 5.试验按钮:试验漏电开关漏电功能 6.电源输入指示1只 7.电源输出指示3只(红、绿、黄三色) 8.交流电压表:指示输出线电压 9.电压转换开关:与电压表配合使用,监示输出线电压的大小与对称情况 10.接线座5只:A单元三相四线及地线输出 11.电流表W相电流输出指示 12.O/I开关:三相四线电源输出控制 (提高安全系数) 13.接线座2只:B单元交流低压电源输出 14.电表(2A):B单元交流电流指示 15.旋钮:B单元3-24V交流低压选择输出 16.开关:C单元双路直流稳压电源开关 17.旋钮:C单元双路Ⅰ路稳流调节 18.旋钮:C单元双路Ⅱ路稳流调节 19.接线座2只:C单元Ⅰ路直流稳压输出 20.保险座:C单元双路稳压电源保险 21.电表4只:双路稳压电源电压、电流指示 22.接线座:D单元直流5V稳压输出 23.电表:D单元电流0.5V输出指示 24.开关1:控制各低压交流电、信号源 25.开关2:控制E单元交直流调压电源 26.电表:E单元交流电压输出指示 27.接线座4只:E单元交流、直流输出口 28.旋钮:E单元0~240V电压调节 |
29.插座:G单元220V输出插座 30.旋钮:音频功率放大器音量调节 31.接线座2只:音频信号输入 32.按钮:单次脉使能开关 33.接线座3只:单次脉冲输出口 34.电表:函数发生器正弦波输出电压指示 35.旋钮:正弦波输出三级衰减幅度粗调 36.旋钮:正弦波输出口 37.接线座:正弦波输出口 38.旋钮:矩形波输出幅度调节 39.接线座:三角波输出口 40.旋钮:函数信号发生器频率细调 41.接线座:矩形波输出口 42.旋钮:函数信号发生器五级频率粗调 43.电表:函数发生器输出频率指示 44.万用表:数字型 45.智能型交流电路测量电表:通过开关切换可同时测量电路I、U、KW、Kwh、T,八位液晶显示。 45.实验桌面尺寸:160×70cm 46.通用电路板:规格35×90cm,元件盒在其上任意拼插进行实验 47.储存板:放置元件盒 48.左储存柜:放置储存板(带门锁) 49.抽屉:放置常用工具 50.右储存柜:放置储存板(带门锁) 51.示波器:自备20M带宽的数字示波器 52.毫伏表:自备 |
