模块化MPS柔性生产线系统实验装置

作者:液压实验台,发布时间:2023-11-19,浏览:

如果您对我们的文章模块化MPS柔性生产线系统实验装置,过程控制实物实验台有任何疑问,请及时联系我们,我们会为您解答阅读时产生的问题,并且如果您看了模块化MPS柔性生产线系统实验装置,过程控制实物实验台后,也有兴趣投稿,我们也将为您提供像本文模块化MPS柔性生产线系统实验装置,过程控制实物实验台一样的机会,将您的投稿上传到我们的平台上。

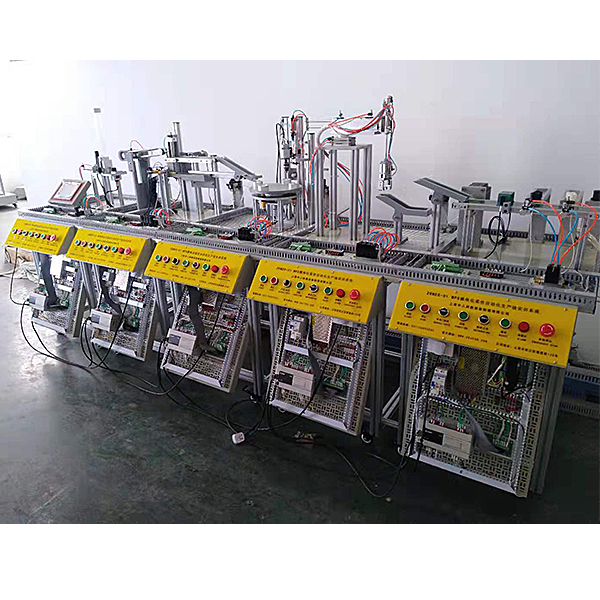

模块化MPS柔性生产线系统实验装置,过程控制实物实验台



MPS生产线实验装置是一种最为典型的、自动化类产品,它是为职业院校、教育培训机构等而研制的,它适合机械制造及其自动化、、电气工程及自动化、控制工程、测控技术、计算机控制、自动控制等相关专业的教学和培训。它接近工业生产制造现场基础上又针对实训教学进行了专门设计,强化了各种控制和工程实践能力。
系统由六个站组成,分别为:上料检测站、搬运站、加工站、搬运安装站、安装站和分类站,控制系统可以选用西门子、三菱的进行控制,具有较好的柔性,即每站各有一套控制系统独立控制,在单个培训完成以后,又可以将相邻的两站、三站…直至六站连在一起,学习复杂系统的设计、安装、编程、调试和整机运行。
系统包含了机电一体化专业中的
气动、电机驱动与控制、plc、等多种控制技术,适合相关专业学生进行工程实践、课程设计及初上岗位的工程技术人员进行培训。

技术指标

1.输入电源:单相三线~220V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<1.0kVA
4.整机尺寸:2400m*1700mm*1400mm

实训项目

1. 了解传感器的应用
2. 观察气动元件的应用
3. 掌握PLC控制技术
模块式柔性自动化生产线实训系统六个工作站各自都有一套PLC主机,可分成六个完全独立的工作站进行实训,在对各单元生产工艺和电气控制系统的构成熟悉后,通过PLC编程可完成:
PLC基本指令学习和实际应用
(1) 系统故障检测
(2) 工件上料程序控制
(3) 工件搬运程序控制

模块化MPS柔性生产线系统实验装置,过程控制实物实验台





模块化MPS柔性生产线系统实验装置,过程控制实物实验台



本实验配置基本的水箱、管路、智能调节器、电磁泵等,利用不同工业液位测量传感器,组成多种液位检测系统,可提供的传感器包括有:应变式液位器等。

通过实验熟悉的安装测试方法,应用特点,测量范围,安装条件,掌握精度分析方法。

本装置具有多重安全保护,提供IEC标准信号及相关测试点供PLC接入进行编程实验。

装置技术条件

1)输入电源:二相三线AC220V±10% 50Hz;

2)工作环境:温度-10℃- +40℃,相对湿度<85%(25℃)  海拔<4000m;

3)装机容量:<0.5kVA;

4)外形尺寸:400*600*700单位mm。

系统配置

名称

单位

数量

备注

执  行  机 构

电动球阀

1

工作电压24,控制电压0-10v。

磁力泵

1

无泄漏,低噪音,二相交流220VAC,15W。扬程1.5吗m。

传  感  变  送  器

扩散硅压力(液位)变送器

1

0-100kpa

压力变送器

1

供电电压9-24v,输出4-20MA,标准接口,压力范围0-100kpa。

涡轮流量计及流量变送器

1

(1)量程:选0-800L/h;(2)输出信号:4-20mADC;(3)精度:0.2级。标准信号输出4-20ma

温度变送器

1

Pt100:A级;温度变送器:0.5级精度,0-100℃。4-20ma标准信号输出

其  它  设  备

实验用淡蓝色透明有机玻璃水箱

1

1个圆型有机玻璃水箱,直径15mm,高度15cm。

储水箱

1

镜面不锈钢304。自动进排水减轻实验老师工作200*150*200 单位mm

不锈钢支架

1

镜面不锈钢管管子做成。

配有24v直流稳压电源

1

电流2A。

全部不锈钢管及配件,增加设备的使用寿命。

1

管道及阀门:整个系统管道由不锈钢管连接而成,所有的手动阀门均须采用优质球阀,避免管道系统生锈。

温控实验箱

1

由加热箱、加热环、Pt100、温度变送器组成,加热 最高温度150度。

不锈钢储水箱

1

内有独特的结构设计和不锈钢过滤网,拆洗方便

储水箱自动进、排水装置

1

自动进排水减轻实验老师工作

控制器

PLC控制器

1

1.14路开关量输入

2. 10路开关量输出

3.2路模拟量输入1路模拟量输出

plc可编程设计与控制虚拟仿真软件(提供版权证书并现场演示)

1

本软件基于unity3d开发,内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮,在连线及代码正确后,可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动,在连接线路状态下,三维机床模型可进行放大/缩小、平移。

1.继电器控制:阅读实验指导书,并进入实验,通过识读电路图,选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中,限位器置于三维机床模型上,可选择盖盖子,部分元器件名称可重命名,然后点击连接线路按钮,将端子对端子进行连线,将机床电路连接成功后,选择接通电源,进行操作,若组件或线路连接错误将弹出提示错误框,可随时进行场景重置。

2.PLC控制:实验同继电器控制,增加PLC控制功能,在连线完成后,通过PLC编码按钮,进入程序编写界面,编写正向与反向2条程序,共有12个梯形图符号,编写完成后,选择提交进行程序验证。验证成功后,接通电源进行操作,组件、线路连接、代码错误将弹出提示错误框,可随时进行场景重置。

3.单片机控制:实验同继电器控制,增加单片机控制功能,在连线完成后,通过C编码按钮进入编程界面,输入正确的C语言代码,提交验证成功后,接通电源进行操作,组件、线路连接、代码错误将弹出提示错误框,可随时进行场景重置。
