电工一体化技能工作实训台

作者:液压实验台,发布时间:2023-11-19,浏览:

如果您对我们的文章电工一体化技能工作实训台,温度PID模拟量控制实验台有任何疑问,请及时联系我们,我们会为您解答阅读时产生的问题,并且如果您看了电工一体化技能工作实训台,温度PID模拟量控制实验台后,也有兴趣投稿,我们也将为您提供像本文电工一体化技能工作实训台,温度PID模拟量控制实验台一样的机会,将您的投稿上传到我们的平台上。


电工一体化技能工作实训台,温度PID模拟量控制实验台



一、技术性能:

1、工作电源:三相五线制AC380V土5%  50Hz
2、安全保护:漏电保护(动作电流≤30mA)过流保护,熔断器保护;
3、额定功率:≤2KW;
4、环境温度:-10℃~40℃;
5、相对湿度:≤85%;

二、配置技术参数:
1、桌身部分:采用优质钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑,整机既坚固耐用,又美观大方。桌子的底部采用带刹车的万向轮,方便调整设备的摆放位置。
2、桌面部分:采用25mm厚高密度纤维板外贴进口防火板,PVC截面封边。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。
3、实训屏部分:整体采用钢架式结构。优质钢材做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目,集成配备了各类电源。操作面板文字符号标识清晰且经久耐用。

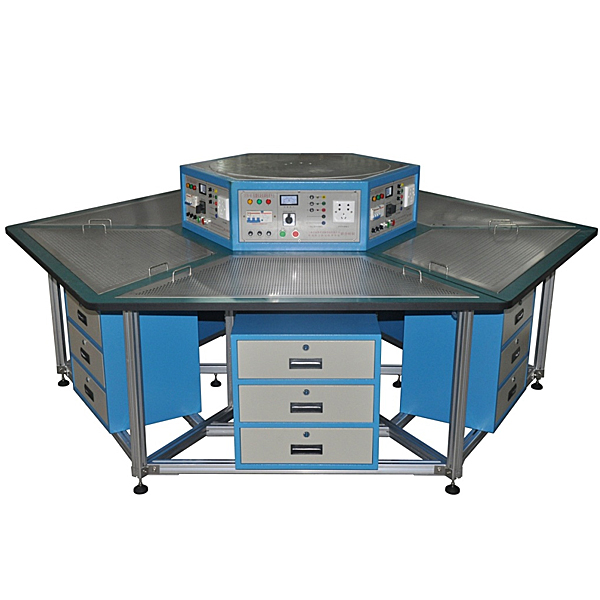

整个控制屏由六工位组成,每个工位均设有启动、停止按钮控制电源的输出,并设有急停按钮,电源输出有短路保护。同时设有450V指针式交流电压表一只,通过波段开关切换指示电源输入的三相线电压。
4、多功能网板部分:多功能网孔板采用网版式设计,主体采用1.5mm厚的拉丝不锈钢板加工成型,采用5X10mm孔加工,配合固定胶粒卡子,整体设计规范、合理,使各类元器件在任何角度、任何方位都能轻松装配、调整。
5、虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件即可手动设置故障也能自动设置故障,本软件通过电路图中绿色的框选择手动设置故障点(最多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本软件内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。





电工一体化技能工作实训台,温度PID模拟量控制实验台





电工一体化技能工作实训台,温度PID模拟量控制实验台



产品特点:

PID温度控制实训模型是一个典型的控制对象。
它装有一耐高温玻璃制成的加温室,24V直流电源为功率电源的加温电路和一温度检测电路。由一0-10V的直流信号控制加温功率,温度信号由一0-10V的直流信号输出指示,透明结构的装置直观明了,使实训者易于接受。提供两只0-10V的直流电压表,用于监视加温电路的输入信号和温度检测的温度信号。

可进行可编程控制器的模拟量输入、输出实训和PID闭环控制实训。

本文关键词:电工一体化技能工作实训台,温度PID模拟量控制实验台
