生产线教学实训装置

作者:液压实验台,发布时间:2023-11-19,浏览:

如果您对我们的文章生产线教学实训装置,工业网络控制实训装置有任何疑问,请及时联系我们,我们会为您解答阅读时产生的问题,并且如果您看了生产线教学实训装置,工业网络控制实训装置后,也有兴趣投稿,我们也将为您提供像本文生产线教学实训装置,工业网络控制实训装置一样的机会,将您的投稿上传到我们的平台上。

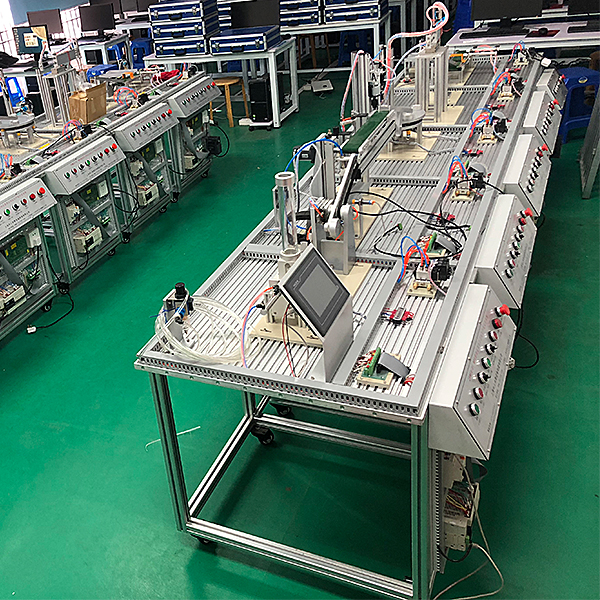

生产线教学实训装置,工业网络控制实训装置



产品概述:

实训装置是一种最为典型的机电一体化、自动化类产品,它是为职业院校、教育培训机构等而研制的,它适合机械制造及其自动化、机电一体化、电气工程及自动化、控制工程、测控技术、计算机控制、自动化控制等相关专业的教学和培训。它接近工业生产制造现场基础上双针对实训教学进行了专门设计,强化了各种控制和工程实践能力。
系统包含了机电一体化专业中的
气动、电机驱动与控制、、变频器、触摸屏、等多种控制技术,适合相关专业学生进行工程实践、课程设计及初上岗位的工程技术人员进行培训。

技术参数:

1、输入电源:单相三线AC220V±10% 50Hz
2、工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3、装置容量:<1.5kVA
4、设备外型尺寸:410cm*180cm*150cm
5、单站工作台尺寸:880mm*470mm*1500mm

实训项目:

1、了解传感器的应用
2、观察气动元件的应用
3、掌握
plc控制技术





生产线教学实训装置,工业网络控制实训装置



生产线教学实训装置,工业网络控制实训装置



一、产品概述

本装置是装置,做到一机多用、资源共享、便于管理、plc部分模拟实际工业控制过程中典型的控制对象,它形象生动的演示了PLC的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。产品采用挂箱式,便于实验项目扩展和用户第二次开发。自产品推出以来,得到了各大院校教学教师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便,对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习PLC的编程方法。都具有极大的帮助。

二、主要设备构成

(1)逻辑控制单元

西门子S7-1200可编程控制器套件1套

1) 控制器CPU 集成输入/输出:14 路数字量输入 24V直流输入,10路晶体管输出24 V直流,2路模拟量输入0 - 10V DC或0 – 20mA;供电:直流 DC 24 V;可编程数据存储区:50 KB

2) 模拟输出模块 1路模拟量输出 12BIT +/- 10VDC / 0-20 mA

3) 模拟器模块 8 POSITION

4) 以太网电缆

5) 工程组态软件wincc(含授权)

6) 数字量输入输出模块 8输入24V DC/ 8输出继电器

电源模块,输入:120/230V AC,输出:24V DC/2.5A

7)所有I/O口均采用插接和端接两种方式。

(2)数据可视化单元

采用西门子KTP700人机界面 KTP700BASIC PN

1)1个HMI基本型色彩 PN,基本面版,按键和触摸操作,7“ TFT 显示屏, 65536 色,PROFINET 接口;

2)1个适用于10/100MBIT/S 的非管理型工业以太网交换机;

3)所有I/O口均采用插接和端接两种方式。
