透明电机与变压器仿真实训装置,单容水箱液位控制实验装置
本系列透明电机与变压器教学模型采用与实物相同外形尺寸，内部结构均按相应电机原理结构制作，外壳采用进口透明有机玻璃，采用模具一次成型，透明直观，形象逼真，并能通电演示，真实反应电机的结构及工作原理，是各类院校电机工作原理及结构的讲解及电机拆装、电机检修、电机维修及检测实训室理想的配套设备。
变压器模型是传统教具产品，在多年生产基础上不断改进探索，并参考国外先进工艺技术，采用高精度加工工艺克服了透明有机玻璃具有热塑性、容易变形及机械强度差的特点，全部实现了模具加工、一次成型。使电机模型透明直观、玲珑精致、形象逼真，并且能够通电转动演示。重点突出了“透明、演示”这一特殊的教学要求。在设计产品的同时，公司注重以理论为依据，以演示为目的。系列电机与变压器模型外形，采用实物同等形状，多种有机彩色配套，内部结构均按有关电机原理制作，极力追求模型的层次性、透视性，正确反映教学原理，力求达到更好的教学目的和效果。
清单及技术参数

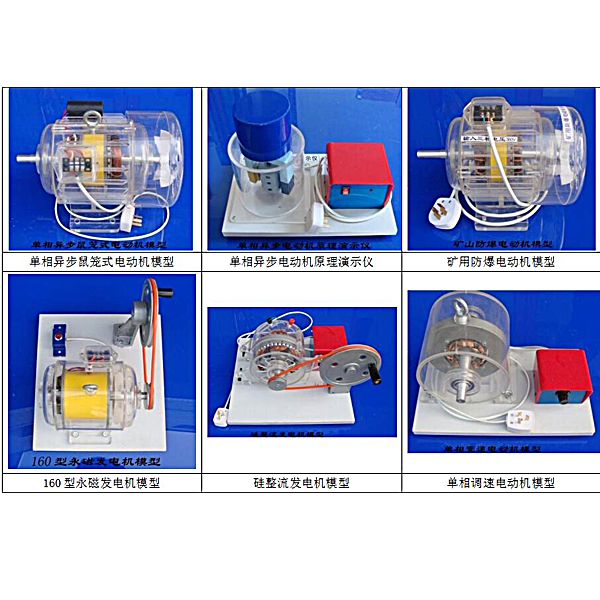

| 序号 | 名称 | 规格 | 技术参数 |
| ZRMX-MX1 | 三相绕线式异步电动机模型 | 260×180×220（mm） | 三相绕线异步电动机模型,输入三相低压380V,转速每分钟500转800转 |
| ZRMX-MX2 | 三相鼠笼式电动机模型 | 280×200×230（mm） | 三相异步鼠笼式电动机模型,输入三相电压380V,转速每分钟600转1000转 |
| ZRMX-MX3 | 单相异步鼠笼式电动机模型 | 280×200×230（mm） | 单相异步鼠笼式电动机模型,输入电压单相电压220V,转速每分钟600转--1000转 |
| ZRMX-MX4 | 直流伺服电动机模型 | 350×220×230（mm） | 直流伺服电动机模型,输入直流220V,转速每分钟500转-800转 |
| ZRMX-MX5 | 单相异步电动机原理演示仪 | 350×220×230（mm） | 单相异步电动机原理演示仪,输入单相220V,转速每分8转 |
| ZRMX-MX6 | 三相同步电动机模型 | 220×160×230（mm） | 三相同步电动机模型,输入三相电压380V,转速每分钟500转-800转 |
| ZRMX-MX7 | X165MM三相步进电动机模型 | 320×220×270（mm） | 三相步进电动机模型,输入电源220V,转速每分钟8转 |
| ZRMX-MX8 | 直流发电机模型 | 350×320×260（mm） | 直流发电机模型,输出电压6.3V-3V |
| ZRMX-MX9 | 三相交流发电机模型 | 350×320×260（mm） | 输入交流电压220V，发出电压3V |
| ZRMX-MX10 | 矿用防爆电动机模型 | 280×200×230（mm） | 矿用防爆电动机模型,输入三相电压380V,转速每分钟500转-800转 |
| ZRMX-MX11 | 160型永磁发电机模型 | 350×320×260（mm） | 160型永磁发电机模型,输出6.3V |
| ZRMX-MX12 | 直流电动机模型 | 350×220×250（mm） | 直流电动机模型,输入直流220V,转速每分钟500--800转 |
| ZRMX-MX13 | 三相异步深槽鼠笼式电动机模型 | 260×200×230（mm） | 三相异步深槽鼠笼式电动机模型,输入三相电压 380V,转速每分钟600转-800转 |
| ZRMX-MX14 | 三相异步双槽鼠笼式电动机模型 | 260×200×230（mm） | 三相异步双槽鼠笼式电动机模型,输入三相电压380V,转速每分钟600转-800转 |
| ZRMX-MX15 | 旋转磁场的产生和变速模型 | 230×200×230（mm） | 旋转磁场的产生和变速模型,输入三相电压380V,转速每分钟400转-800转 |
| ZRMX-MX16 | 硅整流发电机模型 | 350×320×260（mm） | 硅整流发电机模型,输入三相电压220V,输出电压3V |
| ZRMX-MX17 | 三相电流和旋转磁场演示仪 | 230×200×260（mm） | 三相电流和和旋转磁场演示仪,输入三相电压380V,转速每分钟600转800转 |
| ZRMX-MX18 | 单相调速电动机模型 | 320×230×230（mm） | 单相调速电动机模型,输入交流200V,转速每分300-500转 |
| ZRMX-MX19 | 转子供电交流同步电动机模型 | 260×200×230（mm） | 转子供电交流同步电动机模型,输入三相低压380V,转速每分钟500转-800转 |
| ZRMX-MX20 | 杯形转子交流服侍电动机模型 | 260×220×230（mm） | 杯形转子交流伺服电动机模型,输入交流220V,转速每分钟500转-800转 |
| ZRMX-MX21 | 自整角电动机模型（发射机） | 320×220×230（mm） | 自整角电动机模型《发射机》,输入交流220V,转速每分600-800转,输出交流24V |
| ZRMX-MX22 | 自整角电动机模型（接收机） | 320×220×260（mm） | 自整角电动机模型《接收机》,接收电压24V,转速每分600-800转 |
| ZRMX-MX23 | 单/三相变压器模型 | 700×500×700（mm） | 输入380V，输出24V |
| ZRMX-MX24 | 三相凸极电动机模型 | 280×200×230（mm） | 输入三相低压380V,转速每分500-800转 |
| ZRMX-MX25 | 直流永磁电动机模型 | 350×200×230（mm） |
输入单相电压220V 转速每分钟500转-800转 |
透明电机与变压器仿真实训装置,单容水箱液位控制实验装置
产品特点
“单容水箱液位控制实物模型”是由有机玻璃水箱、水泵、水槽和液位组成。控制信号经过功率放大电路控制水泵流量，水从有机玻璃水箱的上部进入，下部由一阀门控制水箱出水流量。液位由检测，输出0-10V的液位信号，通过可编程控制器（）或计算机控制，实现液位的开关和PID闭环控制
性能参数
工作电源：DC24V±5% 1A
额定功率：＜0.3KW
外形尺寸：400×300×600mm(L×W×H)
