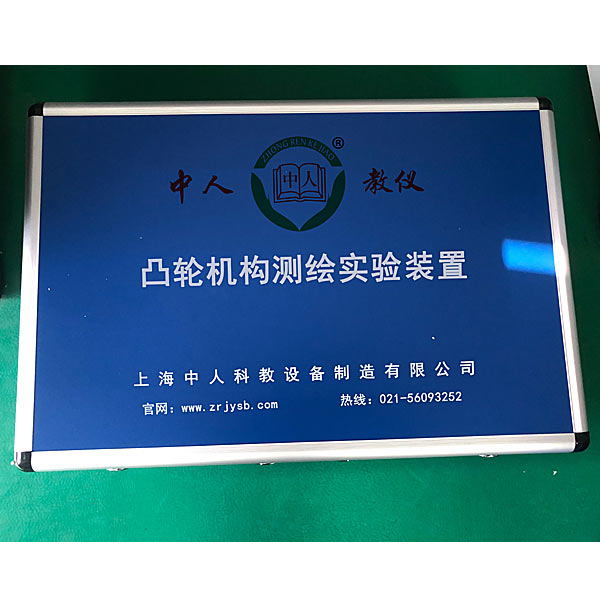

凸轮机构测绘技术实验装置,立体仓库控制实训装置

功能：
1、机构组装训练；
2、机构零件尺寸测量训练；
3、机构装配图绘制训练；
4、机构零件图绘制训练；
产品参数
1、产品材质：铝合金精制，采用数控机床精加工并经阳极氧化工艺制作（不接受翻砂粗制工艺），各个零件均需装到铝合金测绘箱内，内置缓冲嵌入式材料格挡；
2、为方便安全测绘箱子尺寸：约365×265×120mm
3、详细配置：
机架、螺纹端盖、从动轴、凸轮轴。
职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
C、相贯立体：实验步骤分为实验任务（文字提示任务）—挖孔（选择任意挖孔模型，此时将可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—孔径变化（选择1-4孔径）—后方通孔—选择投影（进入答题界面，在8项中选择此时完成的三维投影图）

凸轮机构测绘技术实验装置,立体仓库控制实训装置

概述

立体仓库实训装置是根据实际工业生产中使用的立体仓库（高架库）实物为模本，并进行了相应的缩小和适当的简化而设计完成的具有实际操作功能和实验功能的一套产品。本装置采用了常见的各种物品为"仓库"的存取对象，通过 的控制可以完成分类、出库、入库等工作。使用 VisualBisic6.0 编程软件开发的上位机控制软件，管理存取对象的出入库等工作。

技术参数

电源：单相 220V AC ± 10% 50HZ
外型尺寸：
功耗：＜0.5k VA
温度： 0 ℃～ 40 ℃；
环境湿度：＜ 90% （ 40 ℃）；
安全保护措施具有接地保护、漏电保护功能，安全性符合相关的国标标准。

可进行以下项目的实训

西门子 S7-200 plc 的基本指令实训（ PLC 种类及型号可由学校具体选择）
基于 PLC 控制的步进电机系统实训
基于 VisualBisic6.0 的 PLC 控制界面运用（上位机软件）
通过上位机软件进行货物的分类、出入库管理
上位机与 PLC 的通信
基于 PLC 控制的立体仓库实训

配置

立体仓库实训系统包括实训台、库架、西门子 224PLC （晶体管）、步进电机及驱动、控制面板、开关电源等。
实验台：采用铝合金制作而成，简洁耐用而且美观大方；
库架：包括铝合金组装而成的五列四层架体和一个单独的存取架；
PLC ： PLC 种类及型号可由学校具体选择。建议选用 西门子 S7-200CPU224 DC/DC/DC ， 14入/10出，为晶体管输出型，带2路PTO脉冲输出。
步进电机及驱动：取货架左右动作驱动步进电机；取货架上下动作驱动步进电机
直流电机：完成取货架伸出、收回动作，DC 24V，带减速器；
