双泵液压实训装置,透明牛头刨床教学实验装置

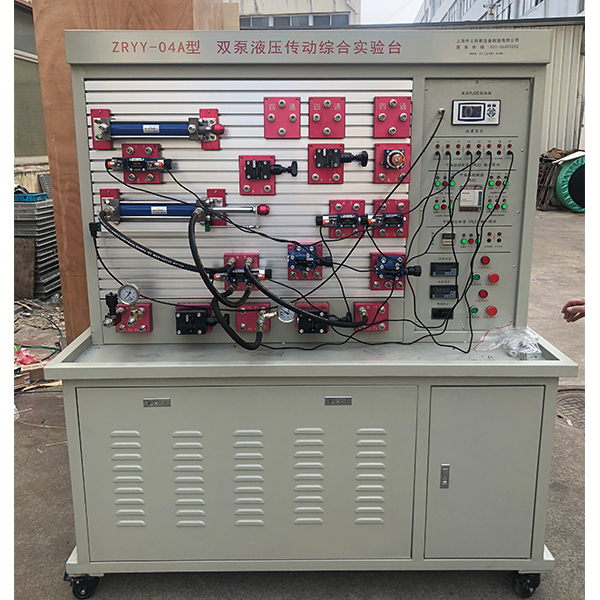

工业型液压综合实验台是根据现代教学特点和最新的液压传动课程教学大纲要求设计的实验台。它采用先进的力士乐技术的液压元件和独特的模块化，构成了插接方便的系统组合，满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力的目的。
一、主要特点:
1.系统全部采用标准的工业液压元器件，使用安全可靠，贴近工业化。
2.快速可靠的连接方式，特殊的密封接口，保证实验组装方便快捷，拆接不漏油，清洁干净。
3.精确的测量仪器，方便的测量方式，使用简单，测量精确可靠。
4.采用可编控制器（plc）与微机通讯，实现电气自动化控制、可在线编程监控及故障检测。
①液压传动基本回路实验：
1.溢流阀调压回路
2.减压阀的减压回路
3.换向阀的卸荷回路
4.先导式溢流阀的卸荷回路
5.节流阀进油节流调速回路
6.节流阀回油节流调速回路
7.调速阀进油节流调速回路
8.调速阀回油节流调速回路
9.节流阀变压节流调速回路
10.调速阀变压节流调速回路
11.电气行程开关顺序动作回路
12.用PLC控制液压回路和系统

双泵液压实训装置,透明牛头刨床教学实验装置

一、产品功能：
1．选用透明有机玻璃，零件采用铝件，能全透明地看到产品内部结构与动作。铸件表面无沙眼，加工件表面精度Ra1.6。
2．所有解剖元件均能进行正常的机械运转。
3．充分展示各个细微结构和机构装配装置。
4．自动运转、演绎产品运作过程，使学生很直观的了解整体过程。
二、技术参数：
最大刨削长度：不小于250mm
工作台最大横向行程：不小于400mm
工作台最大垂直行程：不小于100mm
工作台面尺寸（长×宽）：不小于200mm×150mm
刀架最大垂直行程：不小于70mm
刀架最大回转角度：±30°
外形参考尺寸（长×宽×高）：不小于870mm×640mm×650mm
主电机功率：不小于0.25千瓦
机床可五挡变速，配有机用虎钳
三、职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
