渐开线齿轮及其啮合参数测定实验台,工业智能型液压综合实验装置

该实验仪用于测定渐开线齿轮及其啮合参数，验证“齿轮机构及其设计"一章中的基本内容。是机械原理实验室的基本设备之一
实验项目内容:
1.渐开线直齿圆柱齿轮参数的测定。
2.渐开线齿轮啮合传动演示及其重合度测定。
3.变位齿轮传动类型及啮合参数的测定。
主要技术特点:
1.不但能测单个渐开线齿轮的几何参数，还能测啮合齿轮的啮合参数,如重合度、中心距变动系数等。
2.被测齿轮中包括标准齿轮、正变位齿轮、负变位齿轮;根切齿轮和不根切齿轮;标准压力角(α=20°)齿轮和小压力角(α=15°) 齿轮;正常齿制齿轮和短齿制齿轮。标准齿轮传动、高度变位齿轮传动(等变位)、角度变位齿轮传动(不等变位，即正传动和负传动)。

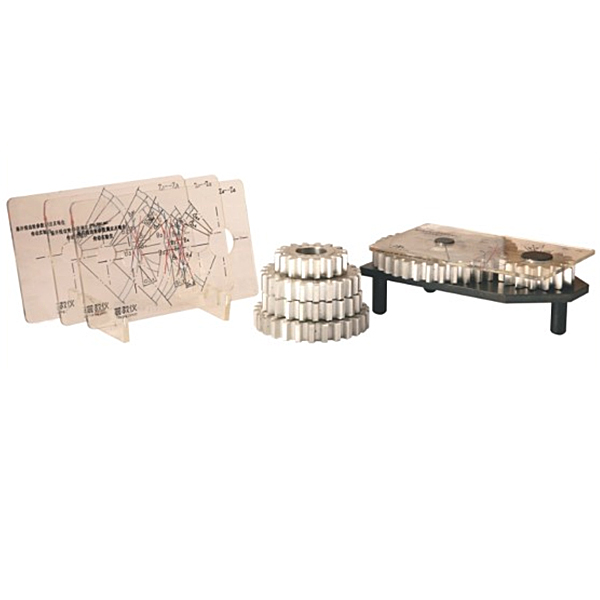

主要配置及技术参数:
1.待测齿轮6个，m=4mm z=35、16、15、27、23、22 α=20°、 15°;
2.支承台板1个;
3.透明啮合线刻度板4块;
4.游标卡尺1把量程0~200mm ;
5.外形尺寸220x150x75mm。

渐开线齿轮及其啮合参数测定实验台,工业智能型液压综合实验装置

ZRYY-03Y型智能型液压综合实验台装置具有开发测试分析系统，智能化数据采集液压实验台 智能型液压综合实验装置通过对流量、压力、功率、转速、位移、时间、温度、计算机人机画面-- 计算机智能数据采集、分析、处理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压回路、马达、各类阀泵的动静态测试等实验。通过智能化数据采集液压实验台 智能型液压综合实验装置实验，对液压系统的性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌握和提高。
一、技术参数：
1）输入电源电压：三线五线AC380V±10% 50HZ；
2）模块和元件直流电压：DC24V，4.5A，带自动短路保护功能；
3）控制电压：安全控制电压——DC24V；
4）使用环境：温度-10℃~+40℃相对湿度＜85%（25℃）海拔＜4000m（防尘防潮）；
5）产品尺寸：长×宽×高=2450mm*700mm*1850mm；
6）总功率：<=5KW；
7）额定压力：<=7Mpa；
8）净重：约为295kg；
9）液压泵组部件：（双泵组）
系统额定工作压力：6Mpa。（最大可至7Mpa）
（1）电机—泵装置（2台）
A、定量叶片泵：公称排6.3ML/r，容积效率 80%；
定量叶片泵驱动电机：三相交流电压，功率1.5 KW，转速1450r/min；
配先导式溢流阀。
