机构运动简图测绘实训台,透明液压实训装置

用于机械原理课程开设“机构运动简图测绘及分析实验”。工件美观大方，精加工装配精度高，运动构件、运动灵活、无干涉现象。

主要技术参数：
1.模型材料：采用铝合金材料或实物制作。
2.运动构件机械精加工，装机精度高，机构运动灵活。
3.各模型底板、支架统一烤漆，运动部分进行分色处理，美观大方（如有底板）。

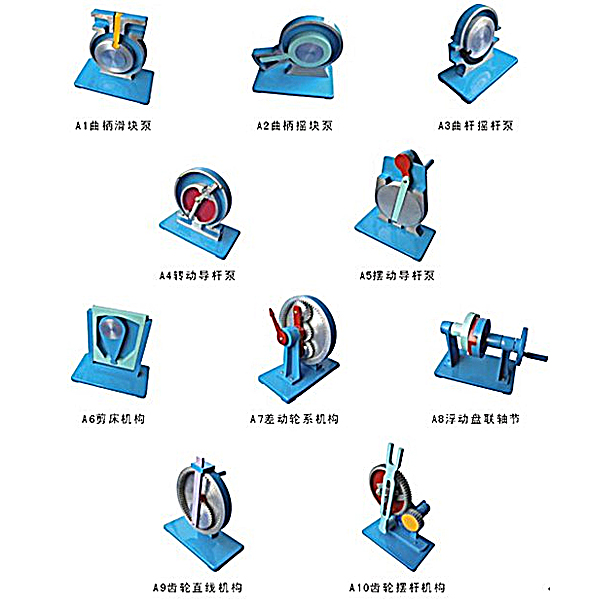

基础型10件

A1曲柄滑块泵
A2曲柄摇块泵
A3曲杆摇杆泵
A4转动导杆泵
A5摆动导杆泵
A6剪床机构
A7 差动轮系结构
A8浮动盘联轴节
A9齿轮直线结构
A10齿轮摆杆结构

机构运动简图测绘实训台,透明液压实训装置

满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力的目的。
一、主要技术参数
①实验工作台
实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。
工作台尺寸：长×宽×高=1500mm×850mm×1800mm  (其包装后约270kg)
设备整体运行过程中，噪音不高于60分贝（1.5米远）。
②液压泵站
泵站额定工作压力：2.5Mpa。（工作压力0.5-1MPa）
⑴. 电机—泵装置（1台）
齿轮泵-电机1台：采用内轴一体式安装，结构紧凑，噪音低
齿轮泵：单向，输出排量6L/min
电机：三相交流电压，功率0.37kw，转速1450r/min；
⑵. 油箱：公称容积30L；附有液位、油温指示计，吸油、回油过滤装置，安全阀等
⑶.流量计：精度0.01L/min，含显示仪表。压力表：0-2.5MPa。
③常用液压元件
1.各种液压阀，液压缸采用透明工艺加工而成，承受的最高压力2.0MPa。。配置详见配置清单。
2.每个液压元件均配有过渡底板，可方便、随意地将液压元件安放在铝合型面板上。
3.油路搭接采用自封式快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
④虚拟仿真实训软件
