机构运动简图测绘综合实训装置,轻便型液压传动实验台

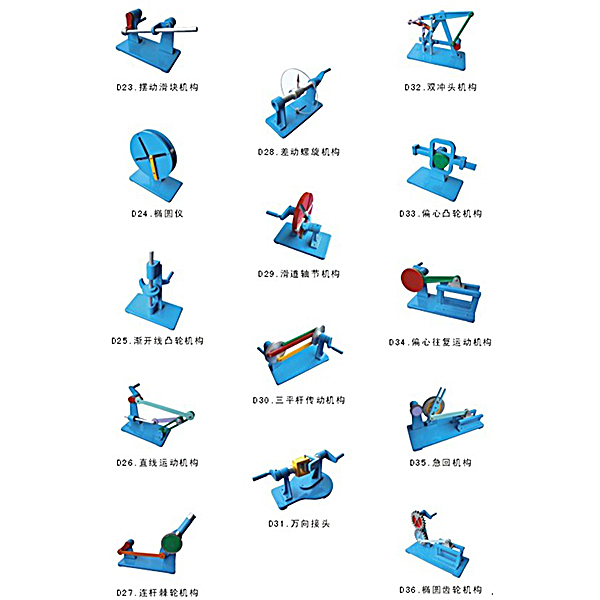

用于机械原理课程开设“机构运动简图测绘及分析实验”。工件美观大方，精加工装配精度高，运动构件、运动灵活、无干涉现象。
主要技术参数：
1.模型材料：采用铝合金材料或实物制作。
2.运动构件机械精加工，装机精度高，机构运动灵活。
3.各模型底板、支架统一烤漆，运动部分进行分色处理，美观大方（如有底板）。

综合型50件

机构运动简图测绘综合实训装置,轻便型液压传动实验台

满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力的目的。
一、主要技术参数
①实验工作台
实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。
工作台尺寸：长×宽×高=1500mm×850mm×1800mm  (其包装后约270kg)
设备整体运行过程中，噪音不高于60分贝（1.5米远）。
②液压泵站
泵站额定工作压力：2.5Mpa。（工作压力0.5-1MPa）
⑴. 电机—泵装置（1台）
齿轮泵-电机1台：采用内轴一体式安装，结构紧凑，噪音低
齿轮泵：单向，输出排量6L/min
电机：三相交流电压，功率0.37kw，转速1450r/min；
⑵. 油箱：公称容积30L；附有液位、油温指示计，吸油、回油过滤装置，安全阀等
⑶.流量计：精度0.01L/min，含显示仪表。压力表：0-2.5MPa。
③常用液压元件
1.各种液压阀，液压缸采用透明工艺加工而成，承受的最高压力2.0MPa。。配置详见配置清单。
2.每个液压元件均配有过渡底板，可方便、随意地将液压元件安放在铝合型面板上。
3.油路搭接采用自封式快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
④虚拟仿真实训软件
液压气压传动设计与控制虚拟仿真软件
本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。
1.元件识别采用了自动播放的形式，介绍了设备上的邮箱、液位计、油泵机组（此处介绍弹出液压符号、原理与介绍，点击确定进入下一项介绍）、阀架、压力表、传感器等
2.元件拆装分为学习模式与考核模式，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，学习模式中提示拆卸顺序，高亮显示，考核模式时拆卸与安装均无提示，拆装顺序出错时，将不能再进行下一步的拆装。工具栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。
3.液压元件构建设有单向阀（液控、锥阀芯、球阀芯）、换向阀主体结构（O型、Y型、H型）、液压缸（拼装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆）等的构建，每种构建实验都采用了图形化的方式，通过拖拽设定好的图形，进行构建，图形库中有混淆图形。
