智能滾动轴承实验台,电动机变频起动与调速实训台

一、 产品概述

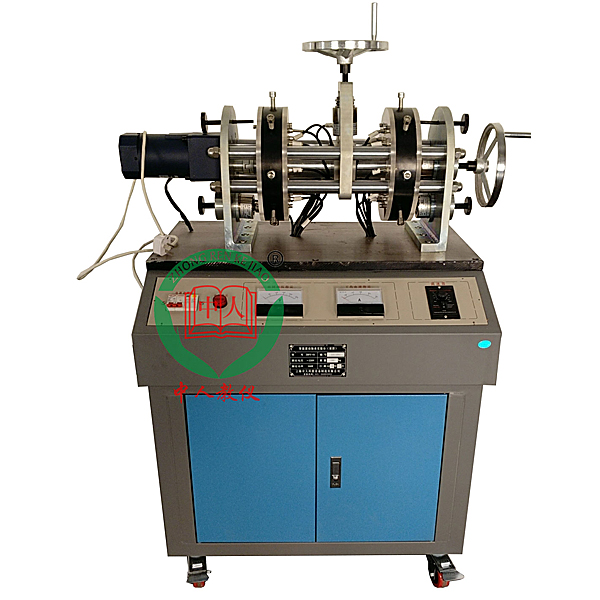

本装置可测量滚动轴承工作时轴承元件上的载荷分布、应力变化规律及进行滚动轴承组合设计实验，测试在总径向载荷和轴向载荷作用下，滚动轴承径向载荷分布及变化情况，特别是轴向载荷对滚动轴承径向载荷分布的影响；并作出载荷分布曲线。使学生更好的掌握滚动轴承的工作情况及相关参数的测量方法，提高滚动轴承的设计能力。适合各大院校机械类专业《机械设计》课程的实验教学需要。
二、 配置及技术性能
1. 实验台
(1)实验桌采用铁质双层亚光密纹喷塑结构，平板台面，铝质面板。设有带锁柜子，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。平板外形尺寸：750mm×420mm×40mm。
(2)输入电源：单相三线 AC220V±10%  50Hz
(3)电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A
(4)交流减速电机调速器1个：给电机提供可调电源
(5)数据采集器 1套
2. 实验机构
(1)滚动轴承公称直径：D=50mm
(2)滚动轴承跨度：L=300mm
(3)滚动轴承：2种（圆锥滚子轴承）
(4)可移动的滚动轴承座：1对
(5)滚动轴承径向加载装置：1套（作用点位置可在0～130mm内任意调节）

智能滾动轴承实验台,电动机变频起动与调速实训台

变频器广泛用于交流电机的起动与调速系统，具有起动电流小、调速平滑，调速比大，运行平稳，节能等优点，在国民经济中发挥着极其重要的作用，被广泛用于冶金工业、各类风机、水泵、起重机械、生产机械等众多领域。“三相异步电动机变频起动与调速实训柜”是为满足社会各行业对电机起动与调速设备的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《电机拖动及控制》、《变频调速技术》、《电气控制技术》等课程的技能训练而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。

二、特点

1.采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。

2.控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。所用器件均采用国内外知名品牌，产品质量有保证。

3.采用工业变频器，以及YPF系列变频调速三相异步电动机为控制对象，贴近工业现场。

4.提供各种保护功能，实训安全可靠。

三、技术性能

1.输入电压：三相四线（或三相五线）～380V±10%50Hz

2.工作环境：温度-5℃～+40℃相对湿度＜85%（25℃）海拔＜2000m

3.装置容量：＜4kVA

四、系统配备

本实训柜主要由柜体、电气室、通用变频器、信号源、变频调速三相异步电动机等组成。

1.柜体

柜体为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志。控制柜还设有四个万向轮和四个固定调节机构。

2.电气室

正面柜门设有交流电压表、交流电流表、电压指示切换开关，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值，交流电流表用来监视负载电流的大小。还装有运行状态指示灯、按钮开关、急停按钮、频率调节电位器等。电气室内部主要由断路器、熔断器、交流接触器（施耐德）、热继电器、输入电抗器、输出电抗器、滤波器、制动单元、电流互感器、散热风扇、二次外接端子排等器件组成。

3.通用变频器

提供日本三菱通用型F700系列变频器（具有高效节能功能）。

4.信号源

提供0～10V，4～20mA信号源模块，实现变频器外部电压、电流控制。

5.三相异步电动机

三相变频调速电动机YVP90L-4调频马达1.5kw，1391rpm，配有专用电机连接电缆。
