车床电路分析检测实验装置,大功率电机控制实验台

1、基本要求

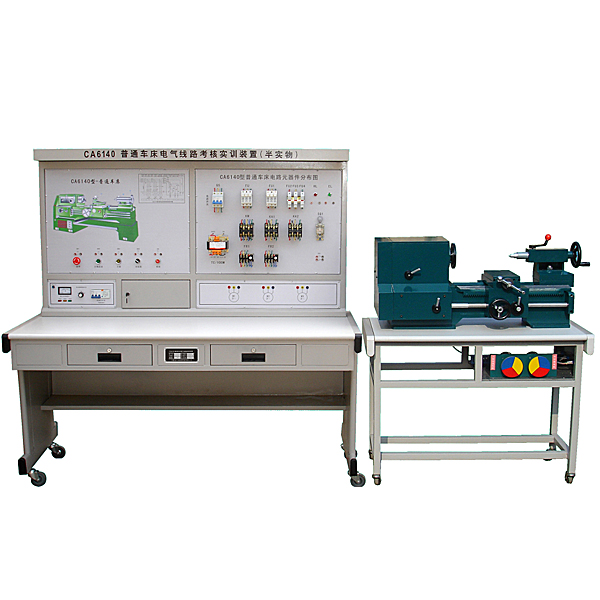

普通车床电气技能实训装置（半实物）增加C6140普通车床仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观。

2、结构要求

1．C6140型普通车床半实物仿真模型是参照实际C6140型普通车床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的操作，能实现C6140型普通车床各种运动，它包括：主轴正反转、工作台进给等运动；

3．机床电气的所有接点，在装置的面板上设置了故障排除开关；

4．通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力；

5.所有故障点设置均在控制面板后面，正面为操作面和电器元件。

3、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电路线路分析；

3．通过观察机床模型的运动，了解机床的实际运动；

4．通过测量找出线路中的故障点，对车床的故障排除；

5．设置故障点，作为维修电工的技能考核装置。

故障设置：

6．电源指示不亮；

7．主轴电动机M1不能启动；

8．冷却泵电动机M2不能启动；

9．控制电路断开；

10. 主轴电机M1不能连续运行；

11．电源断相；

12．热继电器FR1触点断开；

13．热继电器FR2触点断开；

14．熔断器断开；

15．照明灯不亮。

车床电路分析检测实验装置,大功率电机控制实验台

一、装置特点

1.各功能组件采用积木式结构，便于二次开发及功能扩展；

2.所有实验连线均在控制屏面板上连接即可，无需直接接触电机，安全可靠性；

3.所有电机均选用工业现场应用的2kW中小型功率电机，能真实反映电机本身特性；

4.该实验装置带有电压型和电流型漏电保护功能，确保实验进程中操作者的人生安全和设备的保护；

5.整套性强，从仪器仪表、专用电源、电机机组、实验部件及实验专用导线等均配套齐全；配套件的性能、规格等紧密结合实验的要进行配置。

二、技术性能

1.输入电源：三相四线AC380V±10% 50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量：≤6kVA

4.重量：750kg

5.外形尺寸：189cm×80cm×170cm

三、装置的基本配置

实验装置由控制屏、实验桌、交直流电源、测量仪表组件、负载组件、电机机组、实验挂箱、实验导线及配件等组成。

（1）交流电源部分

提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格6kVA、0～450V）。可调交流电源输出具有短路保护装置，当相间、线间过电流及直接短路均能起到保护。控制屏的供电由启停按钮进行控制，同时具有漏电声光告警、过压保护、相序指示、缺相指示功能；配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压电压。

（2）直流电源部分

«双路直流电源：一路0～250V（3A）可控直流励磁电源（具有欠励保护、过流、短路及过压保护声光告警功能），另一路0～250V(20A)可控直流稳压电枢电源（过流、短路及过压保护声光告警功能），具有内部、外部两种控制模式，内部控制模式下，通过面板上的电位器来调节直流电压输出；外部控制模式下，通过外加给定信号来控制直流电压输出，可用于电机闭环控制等实验；设有一只直数字电压表，通过开关切换，监示励磁电压及电枢电压输出。

同步电机励磁电源：0～100V（4A），带短路保、过流保护功能。

（3）定时器兼报警记录仪(服务管理器)

采用蓝屏液晶显示器，中文菜单显示，直观、清晰；通过键控单元完成时间设定、定时报警设定、解除设置等操作、具有切断电源及记录各种告警次数等功能。

（4）数字转速表：可显示0～3000r/min，采用编码盘测速，直接数字显示电动机的转速，同时输出模拟量电压信号，用于速度反馈。

（5）数模双显直流电压、电流表（整体表）：

数模双显直流电压表两只：测量范围为0～±500V，分2V、20V、200V、500V四档，直键开关切换量程，输入阻抗10MΩ，精度为0.2级，具有超量程声光报警、指示及切断总电源功能。

指针表：镜面式、双刻度线、中零表头结构，反应灵敏，可直接测量正负电压；

数显表：四位数码管显示，自动判断、显示被测电压极性，读数准确、方便。
