电动葫芦电气技能实训装置,交直流调速实验装置

一、概述

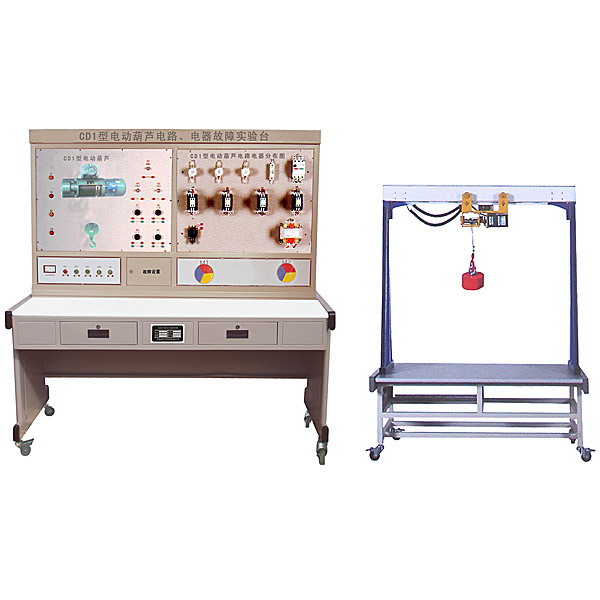

“电动葫芦电气技能实训考核装置（半实物）”是在原“电动葫芦电气技能实训考核装置”的基础上又进一步改进和提升，它增加了CD1型电动葫芦仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观，。本装置适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

二、产品特点

1．CD1型电动葫芦半实物仿真模型是参照实际CD1型电动葫芦的功能，并按一定尺寸比例缩小而设计的；

2．本套装置电气部分的操作，能实现CD1型电动葫芦各种运动，它包括：吊钩的升降，葫芦装置的平移。

3．机床电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4．半实物模型上所用电机的电压等级与实际使用的机床是完全相同的；

5．通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。

三、实训项目

1．熟悉常用低压电器的机构、原理

2．电路线路分析

3．通过观察模型的运动，了解实际运动

4．通过测量找出线路中的故障点，对故障排除

5．设置故障点，作为维修电工的技能考核装置

四、故障设置

1、吊钩启动失效。

2、吊钩能启动外，其它控制均失效。

3、吊钩上升控制失效。

4、吊钩下降控制失效。

5、平移机构控制失效。

可设置不少于12个故障。

五、技术条件

1．输入电源：三相四线（380V±10% 50Hz）

2．工作环境：温度-10℃～＋40℃，相对湿度≤85％（25℃），海拔≤4000m

3．装置容量：≤1kVA

4．外形尺寸：1430mm×750mm×1630mm

5．装置重量：≤150kg

6．CD1型电动葫芦模型尺寸： 1000mm×500mm×800mm

7．吊钩升降行程：500mm

8.平移机构行程：800㎜

9.虚拟仿真系统

电动葫芦电气技能实训装置,交直流调速实验装置

一、 概 述

“ZRBP-03C型交直流调速实训考核装置”是针对维修电工高级和技师技能培训及考核而研制的，也可作为各职业院校《电力电子技术》、《电力拖动自动控制系统》、《交直流调速》等课程的实训设备，具有故障设置及故障排除功能。

二、 技术性能

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃） 海拔＜4000m

3. 装置容量：≤1.5kVA

4. 安全保护措施：具有漏电保护、过流保护等功能，安全性符合国家相关标准

三、 装置配备

1. 工业控制柜

控制柜设有玻璃门、直观清晰。最上部为示波器放置区。中间部分为控制模块安装区、电源控制及仪表区，仪表装有交直流电压表、交直流电流表，和数字转速表（实时数字显示电机转速，同时输出模拟量电压信号）；下部为变流功率模块、三相同步变压器、三相电流互感器及可调电阻负载等。

2. 调速机组

电机导轨：固定电机导轨，平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与发电机之间连接的同心度不超过±5丝，电机运行噪声小，导轨还带有便携式手柄和减振底脚。

DQ09直流并（他）励电动机：220V、1.1A、185W、1500rpm。

DQ11三相绕线式异步电动机：220V、0.5A、100W、1420rpm。

DQ07-1直流发电机：220V、1.1A、240W、1500rpm。

3. 实训控制模块

给定调节模块

提供0～±15V连续可调直流电源一组。

电源模块

提供-15V、+15V、+24V直流电源各一组。

带电流截止负反馈的电压单闭环调节模块

带电流截止负反馈的转速单闭环调节模块

电压、电流双闭环调节模块

转速、电流双闭环调节模块
