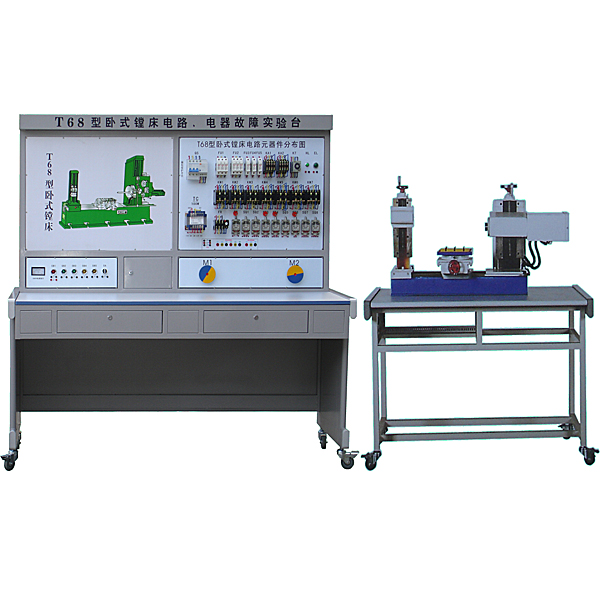

卧式镗床电路实验台,晶闸管直流调速技能实训装置

一、概述

卧式镗床电路实验台是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。

二、适用范围

本装置适用于T68型卧式镗床电气控制的模拟与T68型卧式镗床电气故障排除的技能考核。

三、技术性能

1、输入电源：三相四线（~380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量：＜1KVA
4、 外形尺寸：1410mm×725mm×1535mm

四、装置的基本装备

1、电源控制面板（铝质面板）
（1）交流电源（带有漏电保护措施）
提供三相交流电源（380V）
（2）人身安全保护体系
屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2、主令控制及图示板（铝质面板）
面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
面板上印有T68型卧式镗床立体示意图，可以很直观地看出T68型卧式镗床的外形轮廓。
3、元器件安装板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。
4、三相异步电动机
3只380V三相鼠笼异步电动机，分别用作主轴电动机（双速）和快速移动电动机。
5、故障开关箱
设有32个开关，其中1到23用于故障设置；24到32保留。

卧式镗床电路实验台,晶闸管直流调速技能实训装置

一、概述

该装置采用通用的小容量晶闸管直流调速电路，主电路为单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节和串联微分校正网络。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实训设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。

该装置留有扩展接口、漏电保护及专门的故障设置箱，可自备机组构成单闭环有静差直流调速控制系统，可根据教学、考核的要求随机设置故障点。

二、技术性能

1、输入电源：单相(220V+_10％50Hz)

2、交流电源：单相AC220V50Hz

3、整流输出电压：DC180V

4、最大输出电流：DC2A

5、励磁电压：DC180V

6、调速范围：D=10

7、静差率S小于或等于10%

8、工作环境温度范围-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米

9、装置容量小于1.5KVA

三、装置的基本配置

1．DMO1电源控制屏

（1）交流电源：单相～220V电源(具有输出短路保护)。

（2）直流电源：220V/0．5A直流励磁电源，为直流发电机提供励磁电源。

（3）设有隔离变压器一只，为人身安全提供了保障，同时也为示波器观测波形提供了方便。

（3）测量式仪表

1)交流电压表一只：指示输入相电压，精度1.0级

2)直流电压表一只：镜面精密指针式直流电压表(±300V，精度1.0级

3)直流电流表一只：带镜面精密指针式直流电流表(±2A，精度1.0级)

（4）故障设置箱：可设置不低于10个故障点。

（5）人身安全保护体系：电压型漏电保护器，电流型漏电保护装置，实训连接线及插座，控制屏两侧设有单相三极220V的电源插座。

2．DM02实训桌

实训桌为铁质双层亚光密纹喷塑结构，桌面为防水、防火、耐磨高密度板，设两个大抽屉，用于放置工具、存放部件及资料等。并设四个万向轮和四个固定调节机构，便于移动和固定。

3．DQ03-1固定电机导轨、光码盘测速系统及智能数显转速表
