电力拖动技能实训台,交直流调速考核实验装置

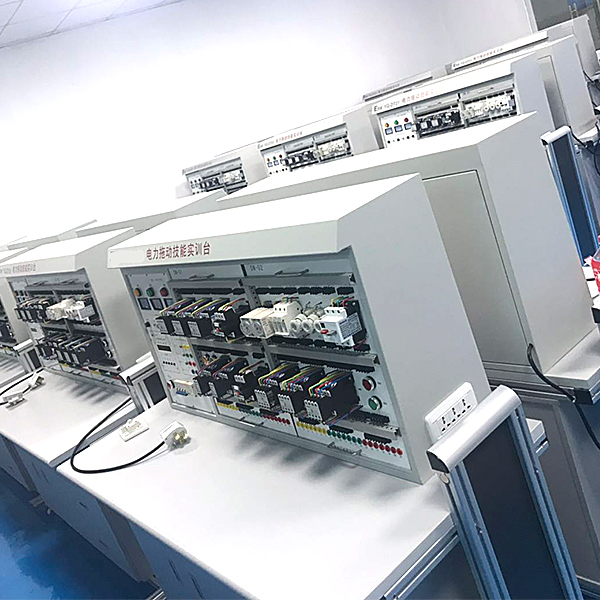

为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构，实训项目可扩展性强，可扩展plc与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场。

一、特点：

1、电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。

3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。各电源输出均有软截止保护功能。

4、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。

5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。

二、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、外形尺寸：1100×700×1400（mm）

三、装置配备

（一）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。

1、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。

2、设有450V指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。

3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。

4、设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。

（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和储存柜。

（三）实训组件

1、DW-71 电力拖动培训组件（一）

2、DW-72 电力拖动培训组件（二）

3、DW-73 电力拖动培训组件（三）

4、三相异步电动机 380V Y/△接法, 三相异步电动机：电压380V，电流0.4A，频率50Hz ，功率约180W，带离心开关 2台

电力拖动技能实训台,交直流调速考核实验装置

一、 概 述

“ZRBP-03C型交直流调速实训考核装置”是针对维修电工高级和技师技能培训及考核而研制的，也可作为各职业院校《电力电子技术》、《电力拖动自动控制系统》、《交直流调速》等课程的实训设备，具有故障设置及故障排除功能。

二、 技术性能

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃） 海拔＜4000m

3. 装置容量：≤1.5kVA

4. 安全保护措施：具有漏电保护、过流保护等功能，安全性符合国家相关标准

三、 装置配备

1. 工业控制柜

控制柜设有玻璃门、直观清晰。最上部为示波器放置区。中间部分为控制模块安装区、电源控制及仪表区，仪表装有交直流电压表、交直流电流表，和数字转速表（实时数字显示电机转速，同时输出模拟量电压信号）；下部为变流功率模块、三相同步变压器、三相电流互感器及可调电阻负载等。

2. 调速机组

电机导轨：固定电机导轨，平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与发电机之间连接的同心度不超过±5丝，电机运行噪声小，导轨还带有便携式手柄和减振底脚。

DQ09直流并（他）励电动机：220V、1.1A、185W、1500rpm。

DQ11三相绕线式异步电动机：220V、0.5A、100W、1420rpm。

DQ07-1直流发电机：220V、1.1A、240W、1500rpm。

3. 实训控制模块

给定调节模块

提供0～±15V连续可调直流电源一组。

电源模块

提供-15V、+15V、+24V直流电源各一组。

带电流截止负反馈的电压单闭环调节模块

带电流截止负反馈的转速单闭环调节模块

电压、电流双闭环调节模块

转速、电流双闭环调节模块

提供用于调速系统的速度、电流调节器（调节器I、II），实训时可以灵活改变系统的控制参数，观测不同的参数对系统的动态性能、稳态性能稳定性及相应时间等影响，系统无静差精度高达0.3%以上。

电压检测与反馈模块(TVD)

输入0～300V，输出0～10V。

电流检测、反馈与保护模块（FBC+FA）

输入0～2A，输出0～10V。

转速检测（光电编码器）与转速变换模块（FBS）
