桥式起重机电气技术实验装置,变频调速实验装置

1、基本要求

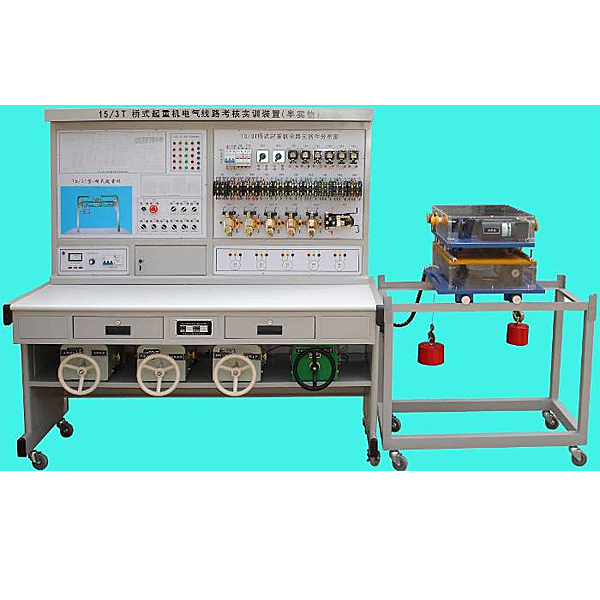

桥式起重机电气技能实训装置（半实物）增加了20/5T桥式起重机仿真半实物模型，通过接口把起重机电气部分和实物模型连接起来，将起重机的各运动过程全部展现出来，更加真实，直观。

2、结构要求

1.20/5T型桥式起重机半实物仿真模型是参照实际20/5T 型桥式起重机的功能，并按一定尺寸比例缩小而设计的；

2.本套装置电气部分的操作，能实现20/5T型桥式起重机各种运动，它包括：副钩上下控制、主钩上下控制、小车前后控制及大车的左右运动控制；

3.起重机电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4.通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。

5.所有故障点设置均在控制面板后面，正面为操作面和电器元件。

4、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电路线路分析；

3．通过观察机床模型的运动，了解机床的实际运动；

4．通过测量找出线路中的故障点，对镗床的故障排除；

5．设置故障点，作为维修电工的技能考核装置；

5、故障设置：

1．起重机主钩不能启动；

2．副钩不能启动；

3．小车不能动作；

4．大车不能动作；

5．小车运动失去限位保护；

6．大车运动失去限位保护；

7．小车不能向后；

8．主钩提升故障；

9．主钩下放线路故障；

10．大车不能向左；

桥式起重机电气技术实验装置,变频调速实验装置

一、产品概述

“变频调速实训装置”是在总结当前变频调速实训教学的基础上，推出的一款新的变频调速实训装置，该实训装置为变频技术实训和考核提供了先进的操作平台。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式教学，可充分培养学生的实际动手能力。

二、产品尺寸

   变频调速实训装置尺寸：534*330*170mm（长*宽*高）。

三、技术性能

1、输入电源：三相四线：~380V ±10％    50Hz

2、工作环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m

3、安全保护：本实验装置带有三相四线漏电保护开关，具有漏电压，漏电流自动切断电源等功能。符合国家安全标准。

四、系统组成

变频器实训组件

FR-A740-0.4kW三相交流电380V供电，该机型用磁通矢量控制，实现1Hz运行150%转矩输出。15段速度等功能选择。内置RWM，实现更低噪音运行。内置RS485通信口。柔性PWM，实现更低噪音运行。

三相鼠笼电动机：输入电压：380V,电流：0.4A。功率：180W

五、实训项目

变频器控制实训

1、变频器功能参数设置与操作

2、变频器报警与保护功能

3、多段速度选择变频调速

4、外部端子点动控制

5、外部端子遥控控制

6、控制电机运行时间显示操作

7、控制电机正反转运动控制

8、电压监视器信号输出及显示

9、瞬间停电变频器参数设定

10、外部模拟量变频调速
