变频恒压供水控制实训装置,模电技术实验台

注：可单独配置plc、变频器，也可配合PLC变频调速实训装置使用

产品特点

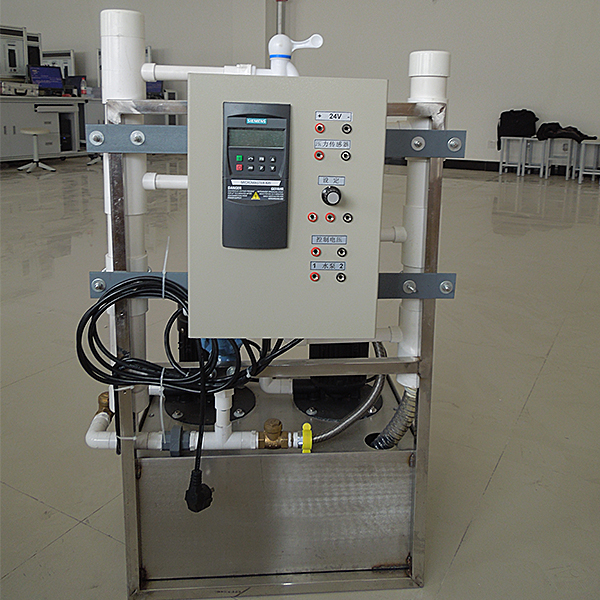

“变频恒压供水实训模型”是随技术日益成熟和完善，人们节能意识不断增强的形势下，由本公司精心研制开发生产的设备。该模型可模拟住宅小区、高层建筑的生活及消防供水系统。模型主要由水泵、压力变送器、蓄水池、水龙头等设备构成，能够完成常规的电机变频调速、静态压力定值控制、动态变频恒压供水等实训项目。
它可广泛应用于本公司生产的配有变频器实验挂箱或配有变频器、、继电接触器实训挂箱的实训装置中。

技术参数

1、工作电源：三相四线制AC380V±10%/50Hz；
2、工作环境：温度+3℃-+45℃；相对湿度<85%(25℃)；海拔<4000m；
3、变频范围：25Hz-50Hz；
4、外形尺寸：500mm×375mm×1700mm；
5、压力控制范围：低压控制4-12kPa；高压控制10-35kPa。

变频器模块（选配）：

采用西门子MM420系列高性能变频器，三相输出，输出功率0.37KW。集成RS485通信接口，提供BOP操作面板；具有线性V/F控制、平方V/F，可编程多点设定v/f控制，磁通电流控制（FCC）等多种控制模式。集成数字量输入3个，模拟量输入1个，模拟量输出1个，继电器输出1个；具有过电压、欠电压保护，变频器、电机过温保护，接地故障保护，短路保护等保护功能。

变频恒压供水控制实训装置,模电技术实验台

模拟电路实验箱将所有实验模块分类集中分布于线路板上，由锁紧式插孔将引线引出，学生可按照各实验项目自已动手搭建电路，有利于培养学生的思维能力及动手能力，也增强了该实验箱的适用性。模拟电路实验箱以《高等工业学校电子技术基础课程教学基本要求》中确定的教学实验要求为基础，包括了《模拟电子技术基础》课程全部实验内容，是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的最新型实验设备。
一、实验箱组成
（1）结构：铝合金框架，防火材料，环保胶水，拉手，质量可靠，坚固耐用。
（2）电源：输入：AC 220V±10%，50HZ ，开关带有LED电源指示灯
输出：※DC：- 5V～-12V可调， I≥0.5A
※DC：＋5V～＋27V可调, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，可通过直流电压表实时监控电压值，内阻小于0.1欧姆。
（3）两路可调直流信号源：
     双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。
（4）低频信号源:2HZ-20KHZ   四档可调  输出幅度：0-10V
     分别可输出方波、三角波、正弦波三种波形
（5）数字式频率计(测量范围：0~200KHZ)
（6）数字直流电压表（测量范围：0~200V）
（7）分立元件电路
整流、滤波和稳压电路；单级放大电路；两级阻容耦容放大电路；负反馈放大电路；射极跟随器；差动放大电路；互补对称功放电路；电位器组；电阻、电容和二三极管、扬效应管、可控硅等组成。
（8）集成模拟电路
两个独立的运算放大器(741)；集成功放(LM386)
（9）提供5只高精度电位器（1K，10K，100K，470K，1M）
（10）提供1只8W扬声器
（11）元件区还提供多种规格电阻、电容，二极管供用户自由搭建使用。
（12）提供详细实验指导书、WORD电子文档等。
