家电技术综合实训装置,交流电路实验装置

一 概述
家电技术综合实训系统本装置综合了机电类、电热类、电磁类各种常用家电电气控制实训项目，能满足各类学校的相应课程的实训教学目标。装置采用挂件式模块化结构，从电源到电气控制挂件、挂件到实物模型之间连接采用专用导线连接，配套部件的性能、规格等均密切结合实训的需要，加上详尽的实训指导书完全满足实训内容要求。

二.结构

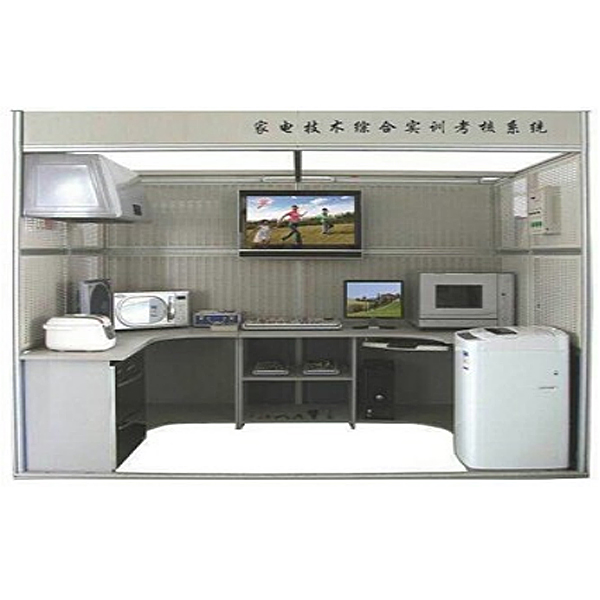

 1. 外形：本装置通过模拟厨房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，该房间采用钢制网孔板和钢制专用型材组接而成，安装有自锁式脚轮，方便移动和使用。装置表面静电喷塑，色彩稳重，外表美观大方，不易退色。装置配有专用电源台，装置设计高度以人站在一级人字梯即可方便操作的高度，既安全又能使使用者感受到施工现场环境。横向、丛向宽度合适，可以模拟现场线路的转向布置。网孔板可以方便拆下，为方便隐蔽工程施工，钢制框架仿建筑隔断用轻钢龙骨的加大宽度精心设计，带有穿管孔，使用扎带固定线管，在穿出网孔板时可以使用壁疏引出导线穿入明装底盒。装置设有实训平台，台面采用贴面防火板后成型制作，基材为25mm厚E1级刨花板；台身：采用18mm三聚氰胺饰面E1级刨花板,其他部位采用2mm厚优质PVC封边条，机械封边；可开设电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机常用家电结构拆卸分析、元器件识别检测、常见典型故障分析排除等实训项目。
该系统每个操作台都设有独立元件柜，便于对元件的保管和安装施工，有利于教学的安装培训和使用方便。通过模拟厨房的立体形式来展示各种小家电的实训模块，方便学生更加直观的去学习，可以根据学校的实际教学条件分组完成各种小家电的实训内容。

机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有安全距离实验，安全保护装置实验、安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。

A、安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。

B、安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。

C、安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，最终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。

D、软件须为整体同一平台，不得以单独的资源展现。

家电技术综合实训装置,交流电路实验装置

一、技术指标
1、电源：交流输入三相四线380V±10%。
2、配三相四线带漏电保护电源开关。
3、有三路短路保护、三路电源指示灯、三相四线电源输出接线端子和三路电流测量接口。
4、配三相灯组负载：每相有三个15W灯泡，用3只开关控制通断，共9只灯泡。每相留有电流测量插孔1对，便于相电流的测量。
5、日光灯器件组：设有10W镇流器、10W日光灯管、启辉器以及用于改善功率因数的高压
电容（1μF/500V、2.2uf/500V、4.7μF/500V各3个）。
6、R、L、C元件特性组：设有1kΩ/25W功率电阻、1H/0.5A电感及1μF/500V高压电容各一只，通过实验可测试各元件的参数。
7、36V/220V升降压铁芯变压器 1只, 原、副边均设有电流测量接口，便于电流的测试，可测量原、副边电流。
8、双绕组变压器1只：220V/双路12V。
9、设置交流电压表一只，量程0～450V；交流电流表一只，量程0～500mA，带有短路保护。
10、日光灯管和灯脚装在电路板的正面方便，方便维修维护。
11、三相灯组上装有有机玻璃保护罩，既防止灯泡损坏，又保护实验导线不被烫坏，还保护了人生安全。
12、设计有专用接地保护线。
13、配套自锁紧护套实验导线12根（红、黄、绿、黑各4根），电流接口线1根。
14、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×150mm。
二、实验项目
1、用三表法测量交流电路等效参数
2、正弦稳态交流电路相量的研究
3、单相铁心变压器特性的测试
4、三相交流电路电压、电流的测量
5、三相电路功率的测量
6、功率因数及相序的测量
7、日光灯电路接线
8、日光灯电路及功率因数的提高
