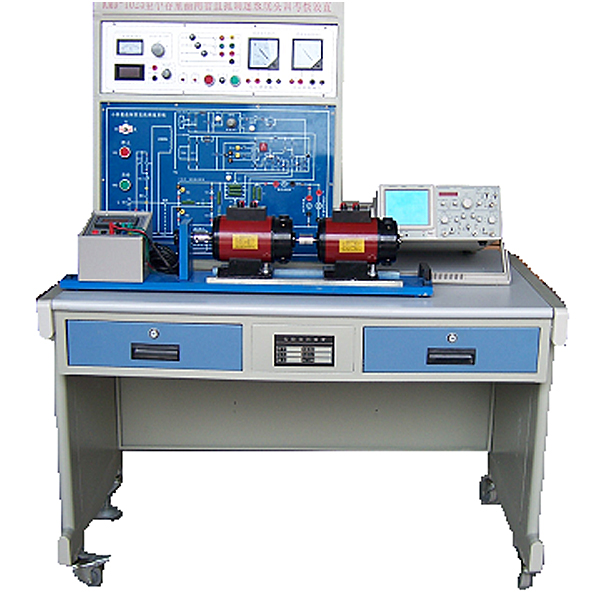

晶闸管直流调速系统实训装置,汽车传感器及执行器综合实训台

一、概述

该装置采用通用的小容量晶闸管直流调速电路，主电路为单相桥式半控结构，系统采用电压负反馈和电流正反馈控制，并具有电流截止负反馈环节和串联微分校正网络。该装置符合国家最新《职业标准》和中华人民共和国劳动与社会保障部最新颁发的“实训设备行业标准”，适合于各类中等职业技术学校。劳动培训及技能鉴定单位的教学培训和维修电工的中/高级实操考核和技能鉴定使用。

该装置留有扩展接口、漏电保护及专门的故障设置箱，可自备机组构成单闭环有静差直流调速控制系统，可根据教学、考核的要求随机设置故障点。

二、技术性能

1、输入电源：单相(220V+_10％50Hz)

2、交流电源：单相AC220V50Hz

3、整流输出电压：DC180V

4、最大输出电流：DC2A

5、励磁电压：DC180V

6、调速范围：D=10

7、静差率S小于或等于10%

8、工作环境温度范围-10℃至+40℃相对湿度小于85%（25℃）海拔小于4000米

9、装置容量小于1.5KVA

三、装置的基本配置

1．DMO1电源控制屏

（1）交流电源：单相～220V电源(具有输出短路保护)。

（2）直流电源：220V/0．5A直流励磁电源，为直流发电机提供励磁电源。

（3）设有隔离变压器一只，为人身安全提供了保障，同时也为示波器观测波形提供了方便。

（3）测量式仪表

1)交流电压表一只：指示输入相电压，精度1.0级

2)直流电压表一只：镜面精密指针式直流电压表(±300V，精度1.0级

3)直流电流表一只：带镜面精密指针式直流电流表(±2A，精度1.0级)

（4）故障设置箱：可设置不低于10个故障点。

（5）人身安全保护体系：电压型漏电保护器，电流型漏电保护装置，实训连接线及插座，控制屏两侧设有单相三极220V的电源插座。

晶闸管直流调速系统实训装置,汽车传感器及执行器综合实训台

一．产品简介
本产品以汽车各类型传感器与执行器实物为基础，展示传感器与执行器的结构工作原理、传感器和执行器模块接线考核,测试与演示系统工作原理及过程。
适用于中高等职业技术院校普通教育类学院和培训机构对汽车传感器与执行器的理论和维修实训的教学考核需要。
实验箱体积小，质量轻，适用于任何场所摆放。
二．主要用途
1．适用于各类型院校及培训机构对汽车传感器与执行器理论和维修实训的实训教学需要。
2．适用于汽车传感器与执行器模块的结构与原理认知、接线演示、功能动态演示、实验测试与验证、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成
空气流量传感器、
进气压力传感器、
温度传感器、
电控节气门传感器、
爆震传感器、
雨水传感器、
曲轴位置传感器、
车身高度传感器、
转向角度传感器、
霍尔效应传感器、
水温传感器、
上止点位置传感器、
车速传感器、
阳光传感器、
点火系统、
空气控制系统、
喷射系统、电控发动机传感器与执行器全套实验箱等、配套的实验连接线、使用说明书与实验指导书、手提型实验箱箱体等。
