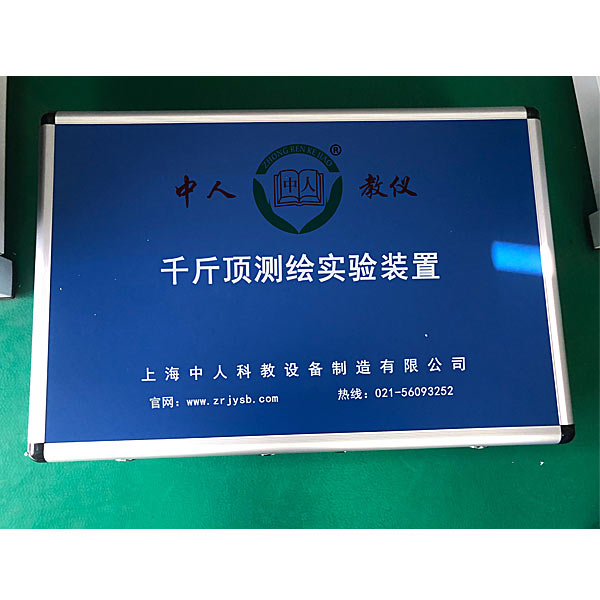

《千斤顶》实测绘图组合实训装置

作者:液压实验台,发布时间:2023-11-03,浏览:

如果您对我们的文章《千斤顶》实测绘图组合实训装置,汽车驱动与传动系统综合实训台有任何疑问,请及时联系我们,我们会为您解答阅读时产生的问题,并且如果您看了《千斤顶》实测绘图组合实训装置,汽车驱动与传动系统综合实训台后,也有兴趣投稿,我们也将为您提供像本文《千斤顶》实测绘图组合实训装置,汽车驱动与传动系统综合实训台一样的机会,将您的投稿上传到我们的平台上。


《千斤顶》实测绘图组合实训装置,汽车驱动与传动系统综合实训台



功能:
1、机构组装训练;
2、机构零件尺寸测量训练;
3、机构装配图绘制训练;
4、机构零件图绘制训练;
产品参数
1、产品材质:铝合金精制,采用数控机床精加工并经阳极氧化工艺制作(不接受翻砂粗制工艺),各个零件均需装到铝合金测绘箱内,内置缓冲嵌入式材料格挡;
2、为方便安全测绘箱子尺寸:约365×265×120mm
3、详细配置:
底、顶碗、螺纹套、调整螺杆。

职业技能综合集成训练虚拟仿真系统:
软件内模型可进行360°旋转、放大、缩小、平移,设有通用互动按钮:返回、首页、帮助。所有虚拟仿真任务过程有提示,在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体(旋转模型时XYZ空间坐标图标自动跟随旋转。)
A、平面立体:实验步骤分为实验任务(文字提示任务)—搭建模型(拖拽工具库中的模型到三投影面体系中,并自动显现投影,选择错误时有提示)—改变姿态(通过点击上下左右箭头改变)—选择投影(进入答题界面,在6项中选择此时完成的三维投影图)
B、截切立体:实验步骤分为实验任务(文字提示任务)—搭建模型(拖拽工具库中的模型到三投影面体系中,并自动显现投影)—标注投影情况(为三维投影图标定,在14处空白栏中选择相应的标注符号)
C、相贯立体:实验步骤分为实验任务(文字提示任务)—挖孔(选择任意挖孔模型,此时将可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—孔径变化(选择1-4孔径)—后方通孔—选择投影(进入答题界面,在8项中选择此时完成的三维投影图)
2、组合体
A、组合体拼装:实验步骤分为实验任务(文字提示任务)—选择组合体模型(可选8种模型)—拼装组合体(根据选择的模型挑选工具库模型并拖拽组合)—剖切组合体(可在XYZ空间坐标中选择任意面,模型同时切换,并出现一个坐标滑块,根据滑块位移大小,模型出现对应程度的剖切面)—选择侧面投影(进入答题界面,根据已知正面、水平投影图,在3项中选择正确的侧面投影图)





《千斤顶》实测绘图组合实训装置,汽车驱动与传动系统综合实训台



《千斤顶》实测绘图组合实训装置,汽车驱动与传动系统综合实训台



一、产品简介
该设备采用
汽车四轮驱动与传动系统解剖实物为基础,全面展示车辆四轮驱动系统的组成结构。
适合于车辆四轮驱动系统理论教学和拆装实训的教学需要。

二、功能特点
1.采用真实的车辆四轮驱动系统部件,充分展示车辆四轮驱动系统的组成结构。
2.由单相减速电机带动减速机,电机带动变速器输入轴做低速运转,真实演示从变速器的输入轴到分动箱与驱动轮的动力传递过程。
3.实训台驱动部分加装安全防护罩。
4.实训台提供了学员拆装车辆四轮驱动系统的工作平台。
5.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器:点击进入后自动跳转到edrawings界面,模型均为三维模型,通过点击零部件显示零部件名称,可360°全方位旋转、放大、缩小、平移,同时可通过移动零部件功能,将整个减速器进行拆卸组装,同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能,可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知:内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称,任意零件均可进行360°旋转
2、拆装演示:内置2个案例,将鼠标移动到某一零件位置时(底座与轴承座除外),该零件自动放大,并显示零件名称,设有拆卸与装配按钮,功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
