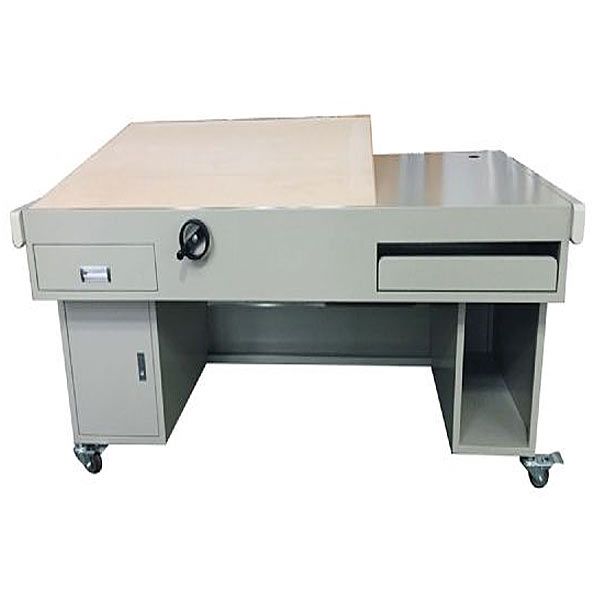

教师、学生制图实训台,便携式气动控制实验台

规格(L×W×H)：1800×970×800mm
技术结构参数：
1）整体采用钢板架结构：
配置绘图桌面，电脑显示平台、主机柜、储物柜、工具抽和键盘抽等；
2）左、右桌面基材：
左侧主桌面采用满足国优的标准零号(1200×900×20mm厚）东北椴木加厚绘图专用板，桌面下双侧采用绘图专用手拧倾角调节机构，保证桌面平整、同步控制调节倾斜度调节0-70°，靠身边为手摇拧手柄，方便可靠；右侧桌面为电脑显示屏操作台，放置电脑操作和放置文具书籍等；
3）多个储物空间：
桌面下部左、右配置工具抽和键盘抽，满足日常教学绘图和电脑操作的需要；桌体左侧配置带门储物柜，右侧配置开放式主机柜，方便放置工具和主机等；
4）稳定性调节脚垫：底部采用塑胶木水平调整螺丝脚垫或者万向轮，可防滑、防噪音，具有调节功能，保证桌面稳定和结构的坚固。
主材规格及表面处理：
1）绘图桌体支架采用优质钢矩管材料（30×60×1.0mm）和0.8mm以上的钢板材料；所有桌体结构或者部件钢材均为国标产品，焊接部位必须采用二氧化碳保护焊接工艺，满焊，焊点牢固、平滑、美观，无气泡、毛刺和漏焊、假焊现象，具备耐磨抗刮花性能；全部采用静电均匀喷塑（颜色为淡浅灰色），喷塑前应进行完整的除油、除锈、酸洗磷化处理，确保不出现喷塑剥落、反锈现象。
2）桌面基材采用满足国优的东北椴木加厚专业绘图板（1200×900×20mm厚），具有耐用不易变形的性能；电脑显示屏辅桌面（600×900×18mm）均采用环保E1级三聚氰胺桌面板，采用高频热压一次成型，握钉力强，不易膨胀，不易变形，牢固耐用。采用1.5mm以上优质PVC加进口热溶胶全自动机械封边机封边，边沿整齐平滑，层纹清楚。
3）机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，可布置到云服务器端，也可在本地环境使用，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。

教师、学生制图实训台,便携式气动控制实验台

一、设备概述
      本实训箱主要由铝合金机箱、各种小型标准工业气动元件、电气控制部分、等组成，结构紧凑、轻便实用。学生可自主搭接气动回路和电气控制回路。能开设气动元件和电气元件的识别、压力控制回路、方向控制回路、速度控制回路、顺序动作回路等实训项目。可带进教室作演示实验，适合职业院校液压与气动传动技术等课程的实训教学需要.
微型空气压缩机(客户自备)，
供电电压： AC 220 V±5%，50Hz；
控制电压：DC24V；
工作环境温度：－5℃～40℃；
安全保护措施：安全性符合相关的国标标准；
外形尺寸（长×宽×高）：550mm×370mm×230mm；
二、气动基本实训回路
1、单作用气缸的换向回路
2、双作用气缸的换向回路
3、单作用气缸速度控制回路
4、双作用气缸单向调速回路
5、双作用气缸双向调速回路
6、速度换接回路
7、缓冲回路
8、二次压力控制回路
9、单缸连续往复动作回路
10、卸荷回路
11、快速排气阀应用回路
