步进式输送机模拟实验装置,湿式离合器变速箱结构与PLC控制实训装置

实验项目内容:
1.绘制系统机构运动简图
2.了解机械的传动方案、各种零部件在机械中的应用及各种机械的基本结构;
3.通过对机械的传动方案及结构的分析，掌握机械运动方案和结构设计的基本要求,培养机械系统运动方案设计能力、结构设计能力和创新意识。
4.分析各机械的传动方案的特点，并提出实现同样功能的其它方案。
5.分析各种机构、零部件装置在设备.上的应用，并提出可代用的方案。
6.通过拆装分析各种典型结构的形式，并指出哪些结构根据强度设计，哪些结构根据结构要求设计。
7.设计、绘制控制系统电气图
主要技术特点:

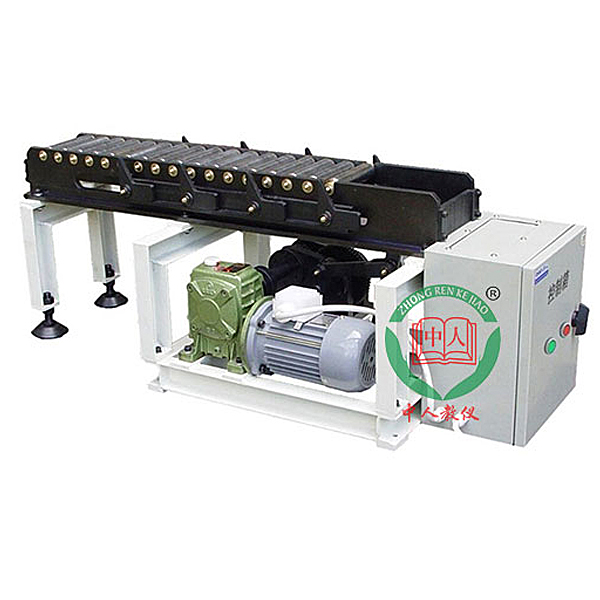

该步进输送机实验装置适用于机械设计实验教学,具有鲜明的特点。
(1) 它对应课程的主要内容,包含了各种常用机构和通用机械零部件;
(2) 具有工程实用背景，使用功能明显;
(3) 有良好的直观性;
(4)结构复杂程度适中，传动方案和结构有新颖之处。学生通过对装置的传动方案与结构的分析，可以掌握机械系统运动方案和结构设计的基本要求，培养机械系统运动方案设计能力、结构设计能力和创新意识。
主要配置及技术参数:
1.电动机:功率N= 180 W转速n= 1400 r/min
2.电源: 380V +20% 50Hz
3.蜗杆减速器:传动比i=50、中心距a=50
4.滑车往复速度: 14次/min
5.工作台尺寸: 900x155 (mm)
6.外形尺寸: 1370 x450 x485 (mm)

步进式输送机模拟实验装置,湿式离合器变速箱结构与PLC控制实训装置

透明液压plc控制与湿式离合器变速箱综合实训台主要特点
1、主要由实训桌、实训台、湿式离合器变速箱、液压元件和电器控制器件、可编程控制器（PLC）等器件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。
3、配备常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用半开闭式快换接头，拆接方便，不漏油。
4、实训元件均为透明有机材料制成，便于了解掌握常用液压元件的结构，性能及用途、实训组装回路快捷、方便。
5、实训电气控制单元采用先进的PLC控制，也可以采用独立的继电器控制单元进行电气控制。
主要功能
1、真实演示湿式离合器变速箱摩擦片分离、结合、换挡、变速动作；
2、了解湿式离合器液压系统组成及工作原理，各内部结构及工作过程；
3、进行湿式离合器变速箱液压系统拆装和组合、电气控制系统回路实验；
4、透明液压湿式离合器变速箱液压系统换向回路仿真软件：
真实演示湿式离合器变速箱摩擦片分离、结合、换挡、变速动作；了解湿式离合器液压系统组成及工作原理，各内部结构及工作过程。
主要技术参数
1、电源：AC220V允差±l0%，50Hz；
2、直流电源输入AC220V输出DC24V/3A
3、装置容量：≤1kVA；
4、工作环境温度：－5℃～40℃；
5、工作湿度：≤90%(40℃时)；
6、实训装置外形尺寸：1600mm×750mm×1750mm
7、湿式离合器变速箱外形尺寸：530mm×320mm×350mm
8、液压泵站：
（1）系统额定压力0.8MPa；
（2）定量齿轮泵-电机1套：采用内轴一体式安装，结构紧凑，噪音低；定量齿轮泵：额定流量4L∕min，压力2.5MPa；电机：功率250W，调速范围0－1500r/min。油箱：公顷容积6L、过滤器、L-HL46号液压油。
