气动与PLC教学实训装置,实物液压元件拆装实训台

一、概述
气动实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （plc）学习及其基本应用实验等，是机电完美结合的典型实验设备。
气动实训设备适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
二、主要技术参数
1、输入电源：220V±l0%，50Hz；
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音空气压缩机：工作电源：AC220V；电机功率：250W公称容量10L；额定输出气压1Mpa
7、PLC主机模块：主机选用三菱FX2N-32MR，18路开关量输入，14路继电输出。
8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
9、实训装置外型尺寸：1500mm×650mm×1750mm
三、主要特点

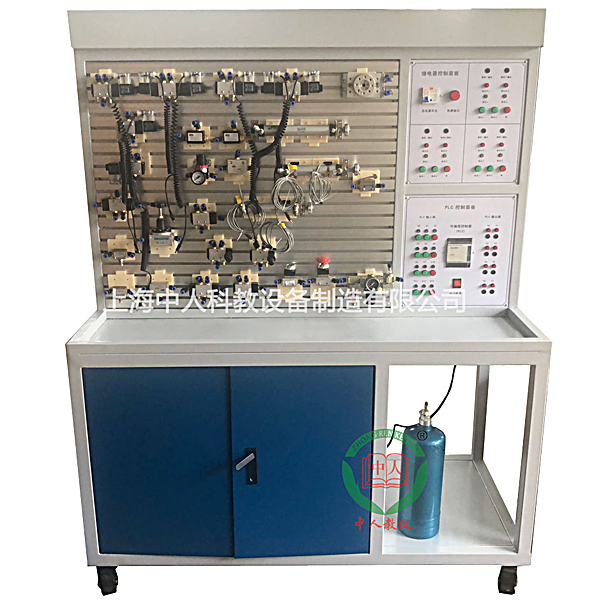

1、气动与PLC实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。
3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。

气动与PLC教学实训装置,实物液压元件拆装实训台

1.交流电源：单相AC 2200 V±10% 50Hz；
2.相对温度：-10～50℃；
3.相对湿度：＜85%（25℃）
4.外形尺寸：约1400mm×700mm×820mm；
5.整机功耗：≤1.0 kVA；
6.安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
功能特点
1.可以对工业液压元件进行拆装实验。
2.为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫。
3.台面上还设有小元器件盒，以防止零件的丢失。
4.设计了一块拆装垫块防止拆装时损坏桌面。
5.设有抽屉、机床台灯、交流电源插座。
6.实训桌采用金属框架制作，表面为双层亚光密纹喷塑工艺处理，配套两张实验椅。
配置清单：
1、实验台1台
2、齿轮泵（BB-B6 1台）
3、直动式溢流阀（P-B10 1只）
4、先导式溢流阀（Y-10B 1只）
5、减压阀（DR10-4-5X10Y 1只）
6、节流阀（DVP6 1只）
7、调速阀（2FRM5-31B/15QB 1只）
8、液控单向阀（SV10PA1-30 1只）
9、三位四通换向阀（4WE6E61B/CG24N9Z5L 1只）
10、单杠双作用液压缸（MOB40-200 1只）
11、钢皮尺（30CM 1把）
12、千分尺（0~25mm 1把）
