模拟电路实验装置,电液比例伺服液压控制综合实验台

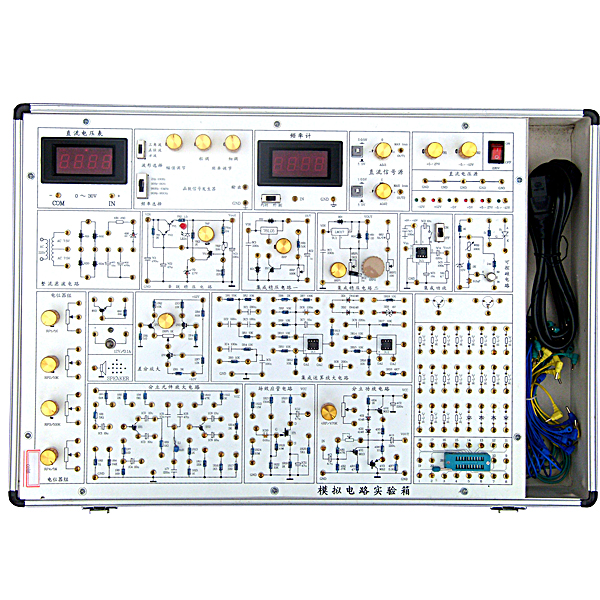

模拟电路实验箱将所有实验模块分类集中分布于线路板上，由锁紧式插孔将引线引出，学生可按照各实验项目自已动手搭建电路，有利于培养学生的思维能力及动手能力，也增强了该实验箱的适用性。模拟电路实验箱以《高等工业学校电子技术基础课程教学基本要求》中确定的教学实验要求为基础，包括了《模拟电子技术基础》课程全部实验内容，是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的最新型实验设备。
一、实验箱组成
（1）结构：铝合金框架，防火材料，环保胶水，拉手，质量可靠，坚固耐用。
（2）电源：输入：AC 220V±10%，50HZ ，开关带有LED电源指示灯
输出：※DC：- 5V～-12V可调， I≥0.5A
※DC：＋5V～＋27V可调, I≥0.5A
※DC：±12V，+5V，DC I≥1A
※AC: 7.5V×2；AC I≥0.15A
以上各路输出均有有过流、短路、过热等保护措施，自动恢复功能，可通过直流电压表实时监控电压值，内阻小于0.1欧姆。
（3）两路可调直流信号源：
     双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。
（4）低频信号源:2HZ-20KHZ   四档可调  输出幅度：0-10V
     分别可输出方波、三角波、正弦波三种波形
（5）数字式频率计(测量范围：0~200KHZ)
（6）数字直流电压表（测量范围：0~200V）
（7）分立元件电路
整流、滤波和稳压电路；单级放大电路；两级阻容耦容放大电路；负反馈放大电路；射极跟随器；差动放大电路；互补对称功放电路；电位器组；电阻、电容和二三极管、扬效应管、可控硅等组成。
（8）集成模拟电路
两个独立的运算放大器(741)；集成功放(LM386)
（9）提供5只高精度电位器（1K，10K，100K，470K，1M）
（10）提供1只8W扬声器
（11）元件区还提供多种规格电阻、电容，二极管供用户自由搭建使用。
（12）提供详细实验指导书、WORD电子文档等。

模拟电路实验装置,电液比例伺服液压控制综合实验台

伺服比例液压综合实验台装置具有开发测试分析系统，智能化数据采集液压实验台智能型液压综合实验装置通过对流量、压力、功率、转速、位移、时间、温度、计算机人机画面--计算机智能数据采集、分析、处理、--自动生产报表、曲线等一系列智能化动作后,完成各类常规的液压回路、马达、各类阀泵的动静态测试等实验。通过智能化数据采集液压实验台智能型液压综合实验装置实验，对液压系统的性能测试、智能控制、远程控制及液压系统和计算机的通讯技术得以掌握和提高。
一、实验装置组成
实验装置由实验工作台、液压泵站、常用液压元件、电气控制单元、数据采集系统等几部分组成。
1、实验工作台
实验工作台由实验安装面板（铝合金型材）、实验操作台等构成。安装面板为带“T”沟槽形式的铝合金型材结构，可以方便、随意地安装液压元件，搭接实验回路。
2、辅助平台结构
由冷轧钢板表面静电喷塑而成，台面带有“T”型槽型材，方便实验时，液压回路的搭接，平台内部分为两部分结构，一半装有“T”型槽铝合金面板（实验完毕，方便液压元件的摆放）一半为油管支架,底部带有钢制滤油网板。辅助平台底部有四个万向脚轮，便于摆放。
3、常用液压元件
以国产力士乐系列液压阀元件（北京华德）为主，配置详见配置清单；
每个液压元件均配有油路过渡底板，可方便、随意地将液压元件安放在实验面板（铝合金型材）上。
油路搭接采用开闭式快换接头，拆接方便，不漏油。
4、电气控制单元
使用电源：国家标准供电电源——AC220V（±5%）、50HZ，带短路保护、漏电保护、过载保护等功能；
控制电压：安全控制电压—DC24V；
使用环境要求：能在环境温度-10℃——+50℃下使用；
可编程序控制器(plc)：采用日本三菱FX1N-24MR，I/O口20点，继电器输出形式。
漏电脱扣器，接触器，直流24V电源，电磁阀输出控制口，接近开关，连接线缆，插座，按钮，指示灯等
