机械设计教学实训装置,光机电气一体化实训台

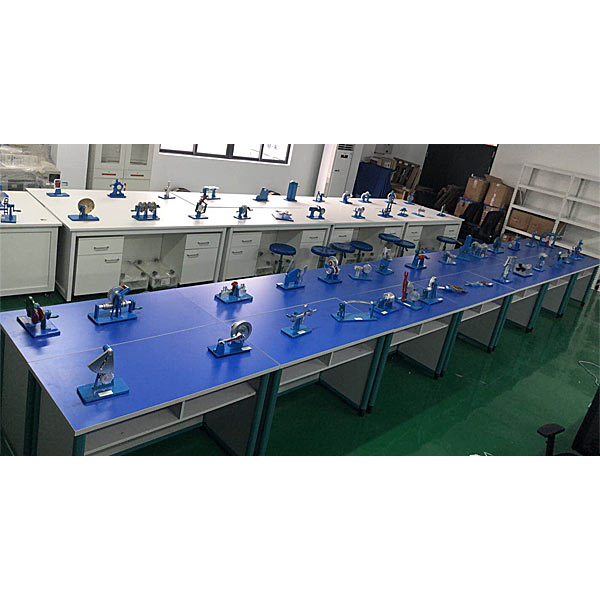

用于机械原理课程开设“机构运动简图测绘及分析实验”。工件美观大方，精加工装配精度高，运动构件、运动灵活、无干涉现象。

主要技术参数：
1.模型材料：采用铝合金材料或实物制作。
2.运动构件机械精加工，装机精度高，机构运动灵活。
3.各模型底板、支架统一烤漆，运动部分进行分色处理，美观大方（如有底板）。
模型清单：
(一) 螺纹联接和螺旋传动

机械设计教学实训装置,光机电气一体化实训台

实训装置由型材导轨式实训台、典型机电一体化设备机械部件、plc模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块（包含上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元及返回单元）、触摸屏、接线端子排和各种传感器等组成。采用开放式和拆装式结构，可根据现有的机械部件组装生产设备，使整个装置能够灵活的按实训教学或竞赛要求组装具有生产功能的光机电一体化设备。模块采用工业标准结构及抽屉式模块放置架，互换性强。

实训系统集运动控制、气动控制、变频调速、步进电机驱动、伺服电机驱动、传感器检测、可编程控制、时序逻辑控制于一体。通过基于该实训系统的使用、训练和培训，能充分锻炼操作者团队协作能力、计划组织能力、自动线安装与调试能力、工程实施能力等。同时适合学生进行课程设计、毕业设计。

一、技术性能

1.输入电源：三相四线（或三相五线）～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃  相对湿度≤85%（25℃） 海拔＜4000m

3.装置容量：＜1.0kVA

4.外形尺寸：1200mm×800mm×1500mm

二、设备配备

主要由型材实训台、上料单元、皮带输送检测单元、气动机械手搬运单元、物料传送仓储单元、物料返回单元、PLC模块、变频器模块、按钮模块、电源模块、各种传感器、触摸屏、物料、I/O接口板和气管等组成组成，完成上料、检测、分拣、搬运、传输、分类、储存、再回到初始位置，是典型的光机电一体化闭环实训平台。

实训项目

任务一：气动系统的安装与调试

（1）气动方向控制回路的安装

（2）气动速度控制回路的安装

（3）气动顺序控制回路的安装

（4）气动机械手的安装

（5）气动系统气路的连接

（6）磁性开关的位置调整

（7）气动系统调试
