透明万能铣床教学实训装置,机电液气一体化实验装置

一、产品功能

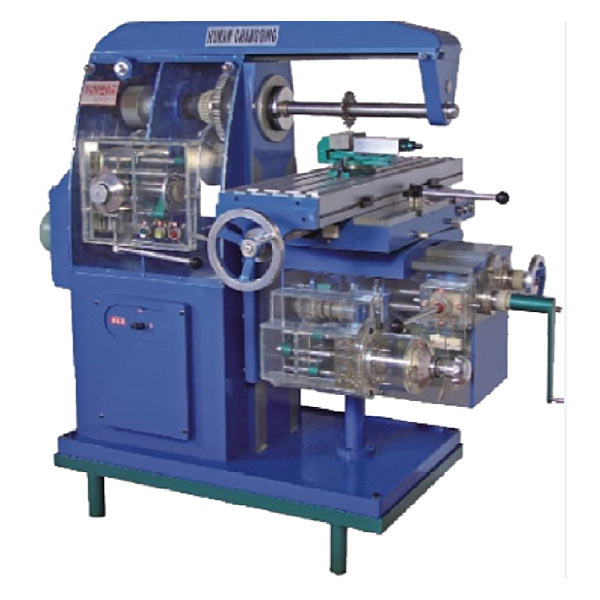

1、选用透明有机玻璃，零件采用铝件，能全透明地看到产品内部结构与动作。铸件表面无沙眼，加工件表面精度Ra1.6
2、所有解剖元件均能进行正常的机械运转。
3、充分展示各个细微结构和机构装配装置
4、自动运转、演绎产品运作过程，使学生很直观的了解整体过程。
二、技术参数
工作台面尺寸：不小于240mm×940mm
工作台最大行程：不小于510mm（纵向）180mm（横向）
主轴电机功率：不小于0.75千瓦
外形参考尺寸（长×宽×高）：不小于1750mm×1280mm×1350mm
三、职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）

透明万能铣床教学实训装置,机电液气一体化实验装置

实训装置完成的工作任务

机电液气实验台为铝合金型材结构，在上面可安装上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元，并配有主机、变频器、触摸屏、、三相异步交流电机、交流减速电机、直流电机、液压机系统、钻机及其液压进给系统、气压传动系统等，构成一个典型的机电气液综合应用系统。可以进行典型机电气液一体化系统的安装、液压气动管路安装、电气控制线路布线、触摸屏与plc编程及调试、整机调试及运行等技能训练，从而使学生掌握机电气液的相关知识和技能。

参数及性能

1.工作电源：三相五线～380V±10%
2.外形尺寸：1400mm*960mm*750mm
3.微型液压动力源：额定功率 735W；额定排量 1.6mL/r；额定压力 6MPa
4.静音空气压缩机：工作电源AC220V±10% 50Hz，输入功率0.68kW，公称容积24L，额定流量：116L/min，额定输出气压1MPa

根据项目教学，主要完成的工作任务如下：

任务一：设备安装与调整
(1)上料、传送、夹紧、分拣等自动化机构的安装与调整；
(2)PLC、变频器、漏电断路器、开关电源等电气部件的定位安装及调整；
(3)气动部件的安装与调整；
(4)液压部件的安装与调整。
任务二：液压传动系统识图与管路安装
液压机、钻机进给系统、液压泵站等液压传动系统的识图与液压管路安装。
任务三：气动系统识图与管路安装
调压、换向、调速、顺序动作控制等气动系统的识图与气管安装。
任务四：电气控制线路原理图设计与布线
包含：根据工作流程和控制要求，设计自动控制系统的电气原理图，按原理图布置、连接控制系统电路。
