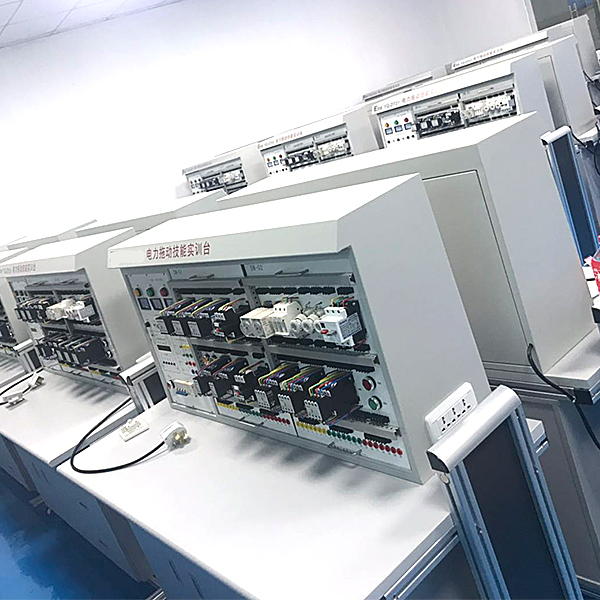

电拖技能考核实训装置,电机驱动与控制实训装置

为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构，实训项目可扩展性强，可扩展plc与变频调速实训项目。所有的元器件通过导线引到接线端子上，有利于保护器件，通过线槽走线，接近工业现场。

一、特点：

1、电气控制线路都装在挂箱上，操作方便、更换便捷，可扩展功能或开发新实训项目。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房，减少基建投资。

3、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全。各电源输出均有软截止保护功能。

4、控制屏还设有定时器兼报警记录仪，为学生实训技能考核提供了一个统一的标准。

5、所有的元器件都通过导线引到接线端子上，学生接线时只需在端子上进行接线，有利于保护元器件，通过线槽走线，接近工业现场。

二、技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、外形尺寸：1100×700×1400（mm）

三、装置配备

（一）电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，铝质面板。它为实训考核提供电源及保护。

1、三相四线电源输入，通过漏电保护器，接通总开关，由接触器通过启、停按钮进行操作。

2、设有450V指针式交流电压表三只，指示输入时三相电源电压；指示灯三只，指示实训装置与外部电源通断情况。

3、三相四线电源输出，具有单片机全程监控装置过载或短路功能，过载或短路软截止且告警，故障排除复位后方可启动电源。

4、设有定时器兼报警记录仪，平时作为时钟使用。具有设定实训考核时间、定时报警、切断电源等功能。此外还能自动记录由于接线或操作错误造成的漏电告警、短路告警总次数，为学生实训技能的考核提供一个统一的标准。

（二）实训桌：桌体为铝木结构，桌面为防火、防水、耐磨高密度板，设有抽屉和储存柜。

（三）实训组件

1、DW-71 电力拖动培训组件（一）

2、DW-72 电力拖动培训组件（二）

3、DW-73 电力拖动培训组件（三）

电拖技能考核实训装置,电机驱动与控制实训装置

概述

本装置能满足《电机拖动与调速》，《电机学》，《维特电机及控制系统》，《机电传动与控制》，《机电一体化》 等课程大纲要求的实验。装置设计新颖、结构合理、外观豪华气魄，适合高等院校、中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。

1、综合性强：即能完成交直流电机的调速控制，还可完成部分“微控制电机”的实验。

2、整套性强：从仪器仪表、专用电源、电机及其它实验部件到实验连接线均配套齐全。

3、电机导轨底板采用20mm厚轧钢板，电机运行噪音小，永不变形，保证了设备长期运行。

4、配套的小型电机经过特殊设计，其特性和参数可模拟中小型电机，学生通过实验可加深对电机理论的理解。

5、设有电流型漏电保护，相间、线间过载或短路均可自动保护功能。

6、交流电源采用隔离变压器输出，实验采集波形更加安全可靠。

7、定时器兼报警记录仪：具有设定时间、定时报警、切断电源及记录各种告警次数功能。

一、技术性能
1.输入电源：三相四线380V±10% 50Hz。
2.工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)。
3.装置容量：＜1.5KVA。
二、设备构成
1.交流电源(带过流保护措施，隔离变压器输出)
提供三相0～430V可调交流电源，同时可得到单相0～250V可调的交流电源(配有一台三相同轴联动自耦调压器，功率1.5KVA)。可调交流电源输出处设有过流保护装置，当相间、线间过电流或直接短路均能告警并切断电源。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压输出电压，并有指示灯指示外部电源输入和工作电源输出。交流电源通过隔离变压器输出，实训安全可靠，方便测试波形。
2.高压直流电源两路
提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源各一组(内部设有过流过压保护电路)，并设有直流数显电压表及切换开关。
