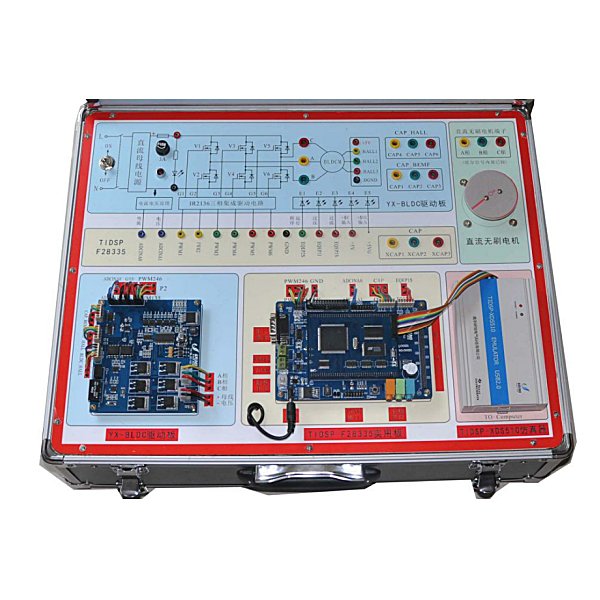

DSP电机控制系统实验装置,嵌入式技术实验装置

1） 采用DSP开发板+电机驱动板+DSP外扩网口模块+DSP外扩GPIO功能运用模块+液晶触控 显示的组合操作平台，方便用户实现电机控制的一体化开发系统；

2） DSP端采用自主研发的28335实用板开发板，以现今主流TMS320F28335为核心，采用六 层核心板+底板的形式；

3） BLDC电机平台采用三相全桥隔离控制，精确的PID算法，保证电机精确运转；

4） 直流电机驱动板控制信号使用灌电流驱动方式，支持绝大多数单片机直接驱动；

5） 42步进电机驱动器具有高稳定性、可靠性和抗干扰性的经济型步进电机驱动器，适用于 各种工业控制环境，具有自动半流，低压关断、过流保护和过热停车功能；

6） 板载硬件资源丰富，外扩功能强大，可满足各类项目实验；

7） 7. 0寸触控显示，采用工业类级别，满足恶劣的工作环境，友好的人机界面方便您更好的 操作；

8） W5300 模块支持软、硬件混合 TCP/IP 协议：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8个独立的端口（sockets）同时连接；网络数据传输，速率可达到80Mbps；支 持ADSL连接（支持PPPOE协议，带PAP/CHAP验证）；

9） GPIO扩展功能模块包括3x4矩阵键盘、12864LCD接口、4段8位数码管、温湿度传感器、 红外信号输入接口、8路LED、直流小电机及步进小电机；

10） 采用分拆独立的模块化设计理念，既可独立演示，又可整体工作；

11） 对于电机控制有独特设计的电机控制口；

12） 详细的用户手册，让您轻松入门掌握；

13） 注重EMI设计，稳定高效，包括外扩和所有外设资源；

14） 主流的F28335平台，是电机控制领域和电力检测领域的首选；

15） 丰富的实验例程，可满足各种教学实验，尤其电机控制领域，方便用户对其进行移植。

DSP电机控制系统实验装置,嵌入式技术实验装置

一、概述

基于STM32系列嵌入式芯片，从嵌入式实验教学的特点出发，基础功能实验电路采用一体化设计方式，创新拓展型实验电路采用独立模块方式，需要时接入主板，既兼顾演示验证性实验、又考虑到综合设计和创新研究性实验的需要。主板上自带CPU编程下载接口，是一款灵活性极强的集编程下载调试与一体的新型嵌入式实验教学平台，适合各层次学生进行嵌入式原理和应用方面的实验和创新。

二、特点

1、完整的实验指导

专门针对此实验箱编制详细的实验指导书，相信您有了专业的实验箱和详细的指导书，会迅速掌握好ARM嵌入式技术，一定能快速入门，达到事半功倍的效果。

2、功能模块完全独立

根据我们多年来的开发经验，和取听广大用户的建议，此款开发板采用最新理念——各功能模块完全独立，互不干扰，减小初学者编程误区。板载丰富的实验硬件资源和接口，并对外全部开放I/O口，既可简单的使用短路帽进行默认的资源连接（方便初学者直接使用），也可以取下短路帽后采用杜邦线连接单片机的任意I/O口线，轻松搭建自己的电路。配合本公司精心编写的大量C语言实验例程，可使用户快速掌握单片机原理及其实用接口技术。同时可加强初学者对主板硬件电路的认识，尽快熟悉硬件电路。

三、支持多种CPU开发实验

标配STM32F103C8T6核心板，根据客户需求可以选配其它单片机核心板，从而实现对各种CPU芯片的支持扩展。

四、详细硬件配置

4.1   实验箱底板

4.1.1单色流水灯模块：8 个高亮绿色LED 灯

4.1.2 双色流水灯模块：6 个高亮LED灯，红黄绿三种颜色

4.1.3 双色LED灯模块：红绿双色LED 灯

4.1.4 8 位数码管模块：2 个四位一体共阳极数码管，2个74HC595 驱动芯片

4.1.5 1 位数码管模块：1 个 8 段数码管，共阳极，0.56 英寸

4.1.6 红绿双色点阵模块：3 个74HC595 驱动芯片，一个红绿双色点阵显示屏
