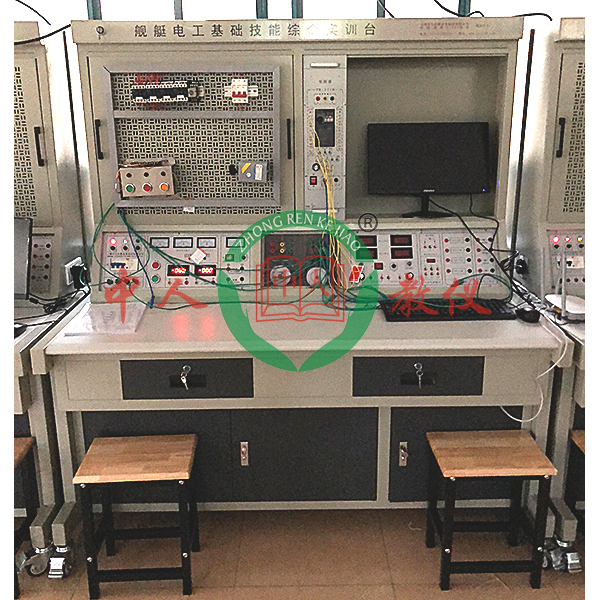

舰艇电工技能基础综合实验装置,DSP电机控制系统实训台

设备要求：

1、采用网孔板结构，增加元器件即可增加实训内容，便于二次开发及功能扩展。

2、基于plc及变频器的电气控制实训项目，配备了MCGS组态软件与计算机进行通信监控实训运行状态。

技术性能：

1、工作电源：三相四线（或三相五线）～380V±5%  50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、重量：200Kg

设备基本构成：

1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。

2、电源及参数：

2.1、输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。

2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。

3、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动控制全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。

4、恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-2000mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出用0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。

舰艇电工技能基础综合实验装置,DSP电机控制系统实训台

1） 采用DSP开发板+电机驱动板+DSP外扩网口模块+DSP外扩GPIO功能运用模块+液晶触控 显示的组合操作平台，方便用户实现电机控制的一体化开发系统；

2） DSP端采用自主研发的28335实用板开发板，以现今主流TMS320F28335为核心，采用六 层核心板+底板的形式；

3） BLDC电机平台采用三相全桥隔离控制，精确的PID算法，保证电机精确运转；

4） 直流电机驱动板控制信号使用灌电流驱动方式，支持绝大多数单片机直接驱动；

5） 42步进电机驱动器具有高稳定性、可靠性和抗干扰性的经济型步进电机驱动器，适用于 各种工业控制环境，具有自动半流，低压关断、过流保护和过热停车功能；

6） 板载硬件资源丰富，外扩功能强大，可满足各类项目实验；

7） 7. 0寸触控显示，采用工业类级别，满足恶劣的工作环境，友好的人机界面方便您更好的 操作；

8） W5300 模块支持软、硬件混合 TCP/IP 协议：TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet；支持8个独立的端口（sockets）同时连接；网络数据传输，速率可达到80Mbps；支 持ADSL连接（支持PPPOE协议，带PAP/CHAP验证）；

9） GPIO扩展功能模块包括3x4矩阵键盘、12864LCD接口、4段8位数码管、温湿度传感器、 红外信号输入接口、8路LED、直流小电机及步进小电机；

10） 采用分拆独立的模块化设计理念，既可独立演示，又可整体工作；

11） 对于电机控制有独特设计的电机控制口；

12） 详细的用户手册，让您轻松入门掌握；

13） 注重EMI设计，稳定高效，包括外扩和所有外设资源；

14） 主流的F28335平台，是电机控制领域和电力检测领域的首选；

15） 丰富的实验例程，可满足各种教学实验，尤其电机控制领域，方便用户对其进行移植。
