变速器拆装实验台,大功率电机电气实训装置

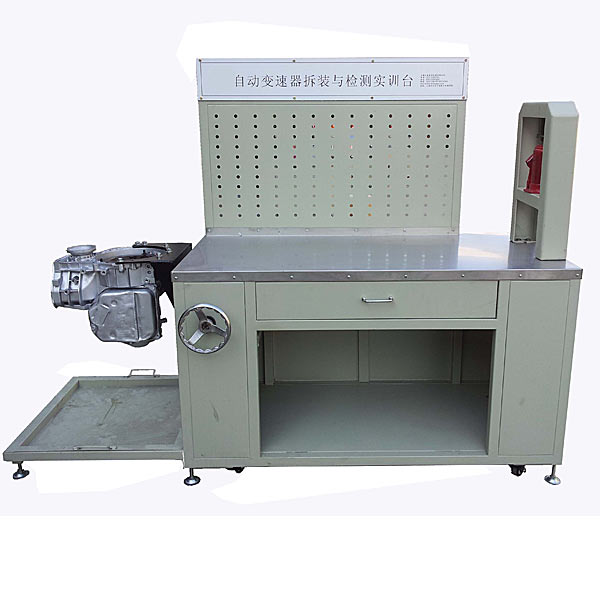

一、产品简介
设备满足“全国职业院校技能大赛” “汽车自动变速器拆装与检测”项目比赛要求，可对自动变速器进行拆卸与装配技能的实训考核。

二、功能特点
1.材 质：
该设备整体框架采用40×40mm高强度的方钢，四周蒙钢板焊接而成，表面经喷涂工艺处理，台面采用304不锈钢制作。
2.结 构：
该设备主要由实训台、网孔板、2T手动压床与隐藏式减速翻转机构组成。
网孔板安装在实训台正前方，配备有专用挂钩，配专用工具，便于挂置自动变速箱元器件与专用工具使用；实训台右侧安装有2T手动压床，用于变速箱轴承拆装作业；实训台正面上部设有抽屉，用于放置专用测量工具，下部为元器件存放柜；实训台左侧设有隐藏式减速翻转机构，可使变速器旋转任意角度，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配；设置有活动式接油盘。
3.该设备配备大众01M自动变速器总成(带电子阀线束，易于拆装)，并装在专用隐藏式减速翻转翻转架上。
4.实训台底部带有自锁脚轮与固定调节螺栓，可方便移动与固定。
5.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明

变速器拆装实验台,大功率电机电气实训装置

一、装置特点

1.各功能组件采用积木式结构，便于二次开发及功能扩展；

2.所有实验连线均在控制屏面板上连接即可，无需直接接触电机，安全可靠性；

3.所有电机均选用工业现场应用的2kW中小型功率电机，能真实反映电机本身特性；

4.该实验装置带有电压型和电流型漏电保护功能，确保实验进程中操作者的人生安全和设备的保护；

5.整套性强，从仪器仪表、专用电源、电机机组、实验部件及实验专用导线等均配套齐全；配套件的性能、规格等紧密结合实验的要进行配置。

二、技术性能

1.输入电源：三相四线AC380V±10% 50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量：≤6kVA

4.重量：750kg

5.外形尺寸：189cm×80cm×170cm

三、装置的基本配置

实验装置由控制屏、实验桌、交直流电源、测量仪表组件、负载组件、电机机组、实验挂箱、实验导线及配件等组成。

（1）交流电源部分

提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格6kVA、0～450V）。可调交流电源输出具有短路保护装置，当相间、线间过电流及直接短路均能起到保护。控制屏的供电由启停按钮进行控制，同时具有漏电声光告警、过压保护、相序指示、缺相指示功能；配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压电压。

（2）直流电源部分

«双路直流电源：一路0～250V（3A）可控直流励磁电源（具有欠励保护、过流、短路及过压保护声光告警功能），另一路0～250V(20A)可控直流稳压电枢电源（过流、短路及过压保护声光告警功能），具有内部、外部两种控制模式，内部控制模式下，通过面板上的电位器来调节直流电压输出；外部控制模式下，通过外加给定信号来控制直流电压输出，可用于电机闭环控制等实验；设有一只直数字电压表，通过开关切换，监示励磁电压及电枢电压输出。

同步电机励磁电源：0～100V（4A），带短路保、过流保护功能。

（3）定时器兼报警记录仪(服务管理器)

采用蓝屏液晶显示器，中文菜单显示，直观、清晰；通过键控单元完成时间设定、定时报警设定、解除设置等操作、具有切断电源及记录各种告警次数等功能。

（4）数字转速表：可显示0～3000r/min，采用编码盘测速，直接数字显示电动机的转速，同时输出模拟量电压信号，用于速度反馈。

（5）数模双显直流电压、电流表（整体表）：

数模双显直流电压表两只：测量范围为0～±500V，分2V、20V、200V、500V四档，直键开关切换量程，输入阻抗10MΩ，精度为0.2级，具有超量程声光报警、指示及切断总电源功能。

指针表：镜面式、双刻度线、中零表头结构，反应灵敏，可直接测量正负电压；

数显表：四位数码管显示，自动判断、显示被测电压极性，读数准确、方便。

数模双显直流毫安表两只：测量范围为0～±5A，分20mA、200mA、2A、5A四档，直键开关切换量程，精度为0.2级，具有超量程声光报警、指示及切断总电源功能。

指针表：镜面式、双刻度线、中零表头结构，反应灵敏，可直接测量正负电流；
