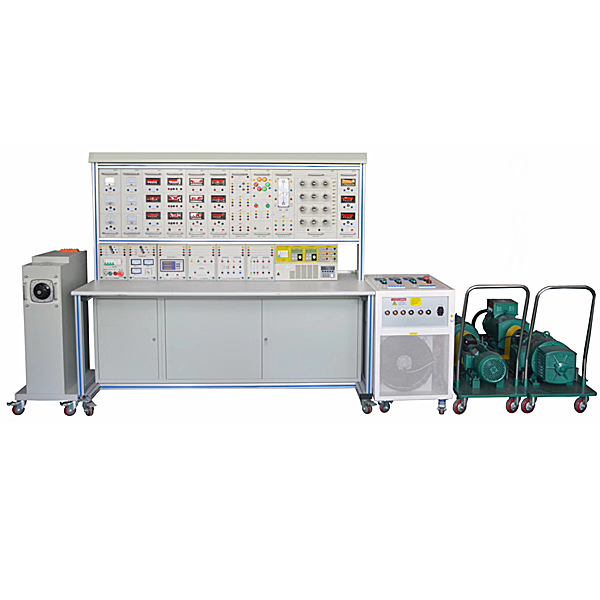

大功率电机控制技术实验装置,网络综合布线实验台

一、装置特点

1.各功能组件采用积木式结构，便于二次开发及功能扩展；

2.所有实验连线均在控制屏面板上连接即可，无需直接接触电机，安全可靠性；

3.所有电机均选用工业现场应用的2kW中小型功率电机，能真实反映电机本身特性；

4.该实验装置带有电压型和电流型漏电保护功能，确保实验进程中操作者的人生安全和设备的保护；

5.整套性强，从仪器仪表、专用电源、电机机组、实验部件及实验专用导线等均配套齐全；配套件的性能、规格等紧密结合实验的要进行配置。

二、技术性能

1.输入电源：三相四线AC380V±10% 50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量：≤6kVA

4.重量：750kg

5.外形尺寸：189cm×80cm×170cm

三、装置的基本配置

实验装置由控制屏、实验桌、交直流电源、测量仪表组件、负载组件、电机机组、实验挂箱、实验导线及配件等组成。

（1）交流电源部分

提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器（规格6kVA、0～450V）。可调交流电源输出具有短路保护装置，当相间、线间过电流及直接短路均能起到保护。控制屏的供电由启停按钮进行控制，同时具有漏电声光告警、过压保护、相序指示、缺相指示功能；配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压电压。

（2）直流电源部分

«双路直流电源：一路0～250V（3A）可控直流励磁电源（具有欠励保护、过流、短路及过压保护声光告警功能），另一路0～250V(20A)可控直流稳压电枢电源（过流、短路及过压保护声光告警功能），具有内部、外部两种控制模式，内部控制模式下，通过面板上的电位器来调节直流电压输出；外部控制模式下，通过外加给定信号来控制直流电压输出，可用于电机闭环控制等实验；设有一只直数字电压表，通过开关切换，监示励磁电压及电枢电压输出。

同步电机励磁电源：0～100V（4A），带短路保、过流保护功能。

大功率电机控制技术实验装置,网络综合布线实验台

一、产品技术规格

外形尺寸：标准模块化仿真墙体，才用全钢结构，可以组成各种结构，单组模块长1200mm×240mm×2600mm。

产品重量：500KG

产品组成：钢制墙体、6U墙柜、住宅信息箱、开放式桥架、电源系统

实训规模：每个实训墙面满足4-6名学生同时实训，每两个墙面形成1个模块L型区域，4个模块满足4组学生同时或者交叉进行综合布线7个子系统工程实训

实训项目：全钢结构大型模拟建筑物（群）仿真实训设备，按照1：10比例全仿真模拟一栋三层大楼内部结构，实现综合布线七大子系统实训环境。可按实验室境自由搭建。可以同时进行4个工作区、水平、垂直、设备间、进线间、建筑群等综合布线七个子系统布线实训。可以进行住宅信息箱的安装实训，包括墙面明装，墙体中嵌入式安装等，能够扩展为视频监控系统、消防报警、安防报警、智能家居、智能化工业监控等系统实训平台。

安装布局：+外形方式，根据教学需要和实训室大小进行自由搭建和组合。

虚拟多用表参数：

交流电压量程档位分：10、50、250、1000

直流电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

三极管测量孔

二、产品特点

1）装置采用全钢结构，模拟一栋建筑楼宇内部真实环境，除可进行综合布线工程技能实训外，也适合于智能楼宇安防监控实训使用。采用2.0mm优质冷轧钢板，内置各种网络设备、插座、线槽、机柜等安装孔，保证20000次无尘重复操作；仿真墙内部采用高强度龙骨支架支撑，所有钢板通过高强度铆钉固定在龙骨支架上，墙面平整无任何凹槽，模块化组合安装，装置可全封闭，也可根据教学需求，实训装置背部全开放，学生可以直观看到墙体的内部，可在墙体内部根据教学需要，进行各种路由暗管安装。可视面积为≥6.24平方米。安全可靠，无尘化操作。如：8模块装置可同时或者交叉模拟网络综合布线工程的8个工作区、8个设备间、8个垂直、8个水平、8个管理等子系统实训。模块化设计，能按教室尺寸合理布局，适合任意楼层安装。
