渐开线齿轮及其啮合参数测定实验装置,齿轮传动性能实验台

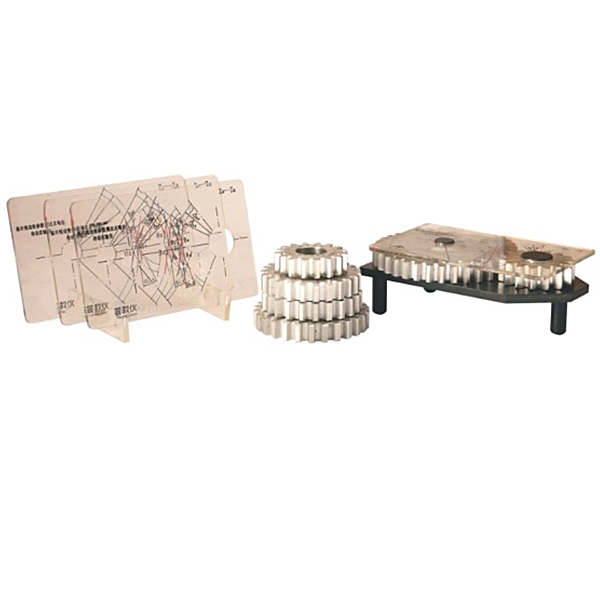

该实验仪用于测定渐开线齿轮及其啮合参数，验证“齿轮机构及其设计"一章中的基本内容。是机械原理实验室的基本设备之一
实验项目内容:
1.渐开线直齿圆柱齿轮参数的测定。
2.渐开线齿轮啮合传动演示及其重合度测定。
3.变位齿轮传动类型及啮合参数的测定。
主要技术特点:
1.不但能测单个渐开线齿轮的几何参数，还能测啮合齿轮的啮合参数,如重合度、中心距变动系数等。
2.被测齿轮中包括标准齿轮、正变位齿轮、负变位齿轮;根切齿轮和不根切齿轮;标准压力角(α=20°)齿轮和小压力角(α=15°) 齿轮;正常齿制齿轮和短齿制齿轮。标准齿轮传动、高度变位齿轮传动(等变位)、角度变位齿轮传动(不等变位，即正传动和负传动)。
主要配置及技术参数:
1.待测齿轮6个，m=4mm z=35、16、15、27、23、22 α=20°、 15°;
2.支承台板1个;
3.透明啮合线刻度板4块;
4.游标卡尺1把量程0~200mm ;
5.外形尺寸220x150x75mm。

渐开线齿轮及其啮合参数测定实验装置,齿轮传动性能实验台

技术参数和功能要求

1.1 测试试验功能
“齿轮传动性能综合性能测试试验台”的试验对象为各种类型的齿轮传动装置，主要完成下列性能试验：
(1).齿轮传动回转运动精度测试实验。
(2).齿轮传动背隙测量与扭转刚度测试试验。
(3).齿轮传动空载摩擦转矩测量试验。
(4).齿轮传动机械效率测试试验。
(5).齿轮传动变载荷下的综合性能试验。
2.1 主要技术参数
2.1.1 驱动部分
驱动电机功率：3 KW
驱动电机额定转速：1500rpm
驱动电机转速变化范围：200-3000rpm（变频或伺服驱动调速）
2.1.2载荷部分
磁粉制动器  200Nm 630Nm各一台。
载荷大小由控制系统通过电流控制和自动稳定，有手控和载荷时间谱输入两种功能。
2.1.3传感器部分
扭矩传感器  50Nm 500Nm。精度小于0.2%FS
角位移传感器两套，2000栅/转
温度传感器  精度≤0.1摄氏度
2.1.4 测试控制部分
试验台具有电机程控起停，转速程控调节，负载程控调节功能，能够自动进行数据采集处理、工况控制与实验结果自动输出。采用计算机控制，减速器试验台测控系统软件集试验参数输入、试验流程控制、测量信号采集、信号处理与结果显示、试验数据存储、打印实验报表等功能于一体、系统运转具有自动与手动两种模式，主要测试功能为：
(1).输入转速控制
(2).输出载荷控制
(3).输入输出轴转角、转速测试
