空间机构运动方案实训台,轻便型液压传动实验装置

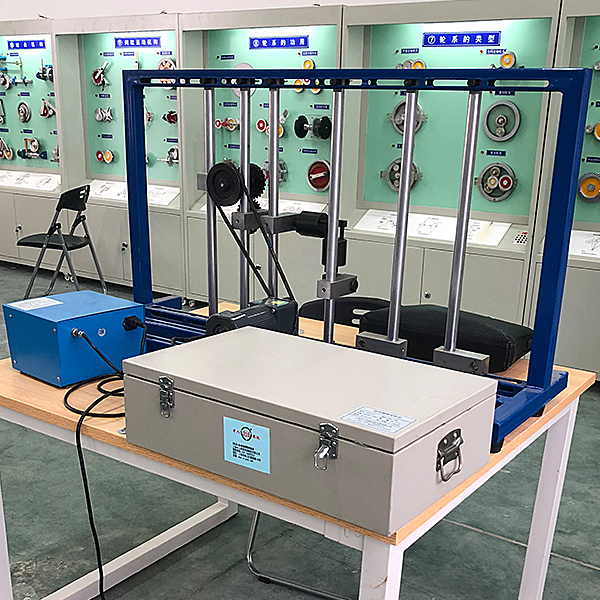

空间机构创新组合及虚拟演示实验台是根据高等院校机械类专业实验改革需要，按照现代机械原理和结构理论设计的以提高学生空间机构的设计能力、工程实践能力为目的的一种多功能模块化实验台。本实验台采用虚拟演示和动手操作相结合，生动形象的向学生展示各种空间机构，为他们今后的学习和研究打下坚实的基础。
主要特点：
1.将实验台的运动构件最大限度的一件多用，节约了实验场地和资源。
2.本虚拟软件专门为空间机构而设计的，能够真实形象地完成30种机构运动的三维动画演示。
3.本实验台涉及空间机构多，学生可以通过实验对空间机构具体化形象化，为今后的学习研究打下基础。
实验台主要技术参数：
1、直流减速电机 ：功率：90W，调速范围0-120r/min
2、虚拟软件光盘一张
3、实验台机架一个。
4、虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。

空间机构运动方案实训台,轻便型液压传动实验装置

满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力的目的。
一、主要技术参数
①实验工作台
实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。
工作台尺寸：长×宽×高=1500mm×850mm×1800mm  (其包装后约270kg)
设备整体运行过程中，噪音不高于60分贝（1.5米远）。
②液压泵站
泵站额定工作压力：2.5Mpa。（工作压力0.5-1MPa）
⑴. 电机—泵装置（1台）
齿轮泵-电机1台：采用内轴一体式安装，结构紧凑，噪音低
齿轮泵：单向，输出排量6L/min
电机：三相交流电压，功率0.37kw，转速1450r/min；
⑵. 油箱：公称容积30L；附有液位、油温指示计，吸油、回油过滤装置，安全阀等
⑶.流量计：精度0.01L/min，含显示仪表。压力表：0-2.5MPa。
③常用液压元件
1.各种液压阀，液压缸采用透明工艺加工而成，承受的最高压力2.0MPa。。配置详见配置清单。
2.每个液压元件均配有过渡底板，可方便、随意地将液压元件安放在铝合型面板上。
3.油路搭接采用自封式快换接头，而且采用透明软管，可清晰直观看见油路的流动，不漏油。
④虚拟仿真实训软件
液压气压传动设计与控制虚拟仿真软件
本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。
