气动与PLC控制实训装置,蜗杆传动效率测试实验装置

一、概述

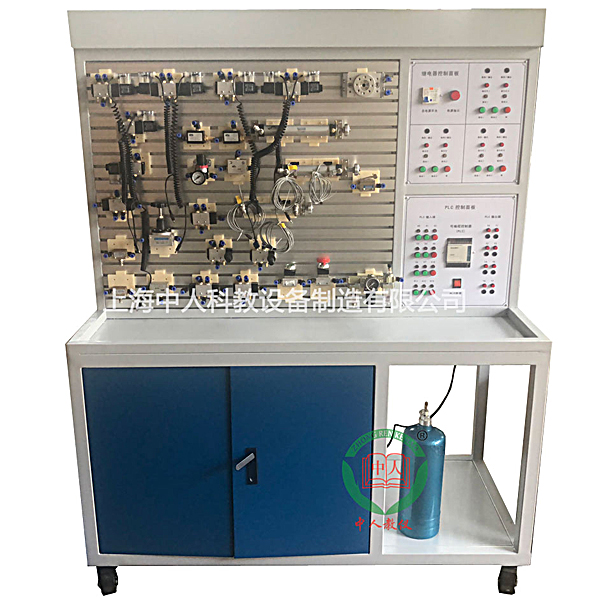

气动实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （plc）学习及其基本应用实验等，是机电完美结合的典型实验设备。
气动实训设备适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
二、主要技术参数
1、输入电源：220V±l0%，50Hz；
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音空气压缩机：工作电源：AC220V；电机功率：250W公称容量10L；额定输出气压1Mpa
7、PLC主机模块：主机选用三菱FX2N-32MR，18路开关量输入，14路继电输出。
8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
9、实训装置外型尺寸：1500mm×650mm×1750mm

气动与PLC控制实训装置,蜗杆传动效率测试实验装置

该实验台用于普通蜗杆传动效率测试，是机械设计实验室的重要设备之一。
实验项目内容:
1.蜗杆传动效率与转速及载荷的测试实验,绘制分析曲线;
2.蜗杆头数对传动性能影响对比分析;

主要技术特点:
1.配备专用实验软件，对数据进行处理、分析，可以显示、保存、打印实测实验曲线。
2.磁粉制动器外壳浮动，设置拉压力传感器准确测出输出转矩，从而保证传动效率的测试精度。
3.实验台外形为工作台板+箱柜落地式结构，下装有可调地脚螺栓和活动轮，便于实验室调整布置。
4.虚拟仿真教学系统

机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
C、机械安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、24V电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有3个选项，由学生自由选择，最终10项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。
