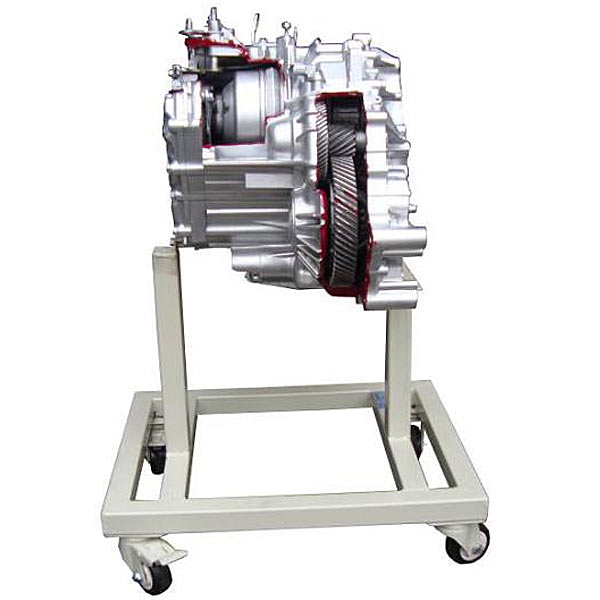

无级变速器解剖实训台,流体力学综合实训台

（1无级变速器总成进行解剖，各零部件齐全，能够全面的展示变速器的内部结构和换档动力传递的整个过程。
（2）剖和各剖面喷涂不同颜色，使变速器内部的机械结构和相互之间的装配关系清楚的显现在外面。
（3）利于观察变速器的每一部分，便于拆装实训。
（4）翻转架采用高强度的钢结构焊接，表面经喷涂工艺处理。翻转架底部带有自锁脚轮，可移动。
（5）外形尺寸：1000×600×900mm(长×宽×高)
基本配置(每台)

无级变速器解剖实训台,流体力学综合实训台

设备特点：

1、本试验台为新型流体力学综合试验台, 结构小巧,布置合理，一台多用。

2、试验水箱和管道采用厚壁优质透明有机玻璃管，实验现象清晰，方便学生观察。

3、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

4、装置设计可360度观察，实现全方位教学与实验。

实验目的：

1、适合于工程流体力学（水力学）教学实验。

2、可做雷诺实验、伯努利实验、沿程阻力实验、局部阻力实验及文丘里流量计校核实验。

主要配置：

雷诺实验管、伯努利实验管、沿程阻力管、局部阻力管、水泵、秒表、玻璃温度计、测压计、刻度标尺、文丘里流量计、实验水箱、计量水箱、蓄水箱、指示液盒、不锈钢框架。

技术参数：

1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。

2、雷诺管：长度1100mm、内径Φ15mm，有机玻璃。

3、伯努利管：总长1100mm、内径Φ20mm和Φ14mm，有机玻璃管制作，按两点法求出各有变化点的动静压头。

4、沿程阻力管：长1100mm、内径Φ14mm，有机玻璃制作，两测压点间的距离：800mm。

5、局部阻力管：总长1100mm、内径Φ14mm和Φ23mm，有机玻璃制作，上装文丘里流量计、闸阀，可用来测定流体流经铜闸阀的前后压差，以及对文丘里流量计进行校核。

6、实验流量Q=0～18 L/min，毕托管实验流速：100～200cm/s，最大静压水头400mmH2O。

7、测压计由22根直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。

8、静音环保型水泵：扬程：12m，流量：15L/min，功率：120W。
