模块化电子设计创新实验箱,数显车刀量角实验装置

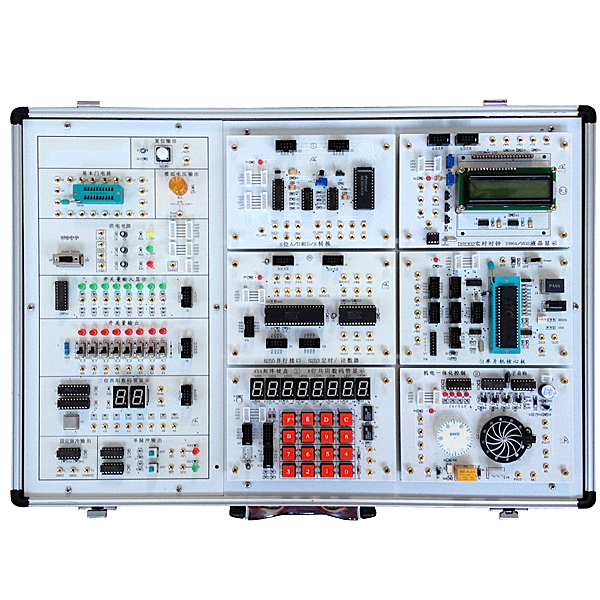

ZRSYX-MDZ模块化电子设计创新实训箱是针对电子设计应用的创新实训而研发的一种完全模块化的创新实训箱。提供给学生的可以是一套完全独立的完整的器件，由学生自己焊接组装、调试，也可以是一套组装好的具有专门功能的单片机或EDA应用小系统，学生可以自己写程序，实现自己的功能，培养学生的动手能力、分析问题和解决问题的能力，为培养高素质的应用型人才打好扎实的基础。
一、总体硬件组成和结构形式
1、由铝木合金箱体、高性能线性电源（也可以USB取电）、基础信号源、单片机实训模块接入区和单片机实训模块等组成。
2、实验箱供电电源交流单相220V/50Hz。
二、详细技术参数
1、基础信号源
1）提供+5V/2A 电源，由三组4芯电源座输出。
2）提供±12V/1A，由2组5芯电源插座输出。
3）提供0～5V连续可调模拟量输出1路，作为 A/D转换的模拟量。
以上每路电源均设置短路、过流保护功能。
4）提供8路开关量输入和输出电路，输入和输出接口分别用8芯排线引出。
5）设置2位共阴或共阳数码管，段码用8芯排线引出，位码用镀金插孔引出。
6）提供二路带消抖±单脉冲信号输出。
7）设置1MHZ和500KHZ国定脉冲输出。
8）设置IC-14集成电路插座一个，用于灵活扩展常用门电路。
9）设置高电平和低电平复位电路个一路。
10）设计有4相5线步进电机、5V直流电机及其驱动电路。
以上电路输出端均带保护电路，在接线错误时，不会损坏设备。
2、单片机实训模块
1）模拟出租车计费器
模拟出租车计费器是一个小型的单片机控制系统，由电机、速度测量、速度计算、费用计算等部分组成，完全模拟出租车计费系统设计。详细组成如下：
1、STC89C51 带ISP下载功能51单片机。
2、A44E电机测速传感器。
3、直流电机及驱动。
4、LCD1602液晶显示器。
5、24C02 I2C存储器
6、PCF8563 实时时钟
7、1个蜂鸣器
8、8个LED数码管显示。
9、6个单独的按钮。
10、18B20温度测量模块。
11、LCD12864液晶块扩展接口。
12、RS232通信接口

模块化电子设计创新实验箱,数显车刀量角实验装置

智能车刀量角仪是我公司在车刀量角仪的基础上改造而成的，把传统的人工读数的变电子数显，配备高精度角度传感器，使测量精度在车刀量角仪上提升一级，方便快捷，简单，实用。
产品特点：
1、自动车刀角度测量仪配备三个高精度传感器，方便快速测量前角，后角，刃倾角，前后副角的角度。
2、配有高品质4N无氧铜，抗氧化，进口PVC绝缘，高效率传输传输数据线。
3、设备本身是由45号钢精加工而成，表面经发黑处理，刻度盘表面经镀铬处理，表面经激光印字，清晰可见。
4、全铝机箱，外型美观、做工精致、造型新颖，配有2MM铝前后面板氧化拉丝，箱体喷塑处理，并在两侧面配有散热孔，方便设备长时间运行。
5、配备智能型工控板，采集数据信号，4路AD模拟量输入,通信口支持COM/RS232,458,MODBUS RTU主从协议。
6、4.3寸真彩触摸屏，能实时显示各种测量角度的数值
7、具有任何角度，一键对零功能。
产品功能：
1、前角测量
2、后角测量
3、刃倾角测量
4、主偏角测量
5、副偏角测量。
产品配置：
1、精度要求：测量误差±0.1度。
2、材料要求：45 钢淬火
3、配件要求：高速钢车刀四把及设备常用五金工具一套
450车刀(车外圆、平端面、倒角) 900车刀(精车刀、车外圆、平端面)
750车刀(精车刀、车外圆、平端面) 5MM切刀(切断、切槽)
4、产品尺寸：300*320*420mm（长*宽*高）
