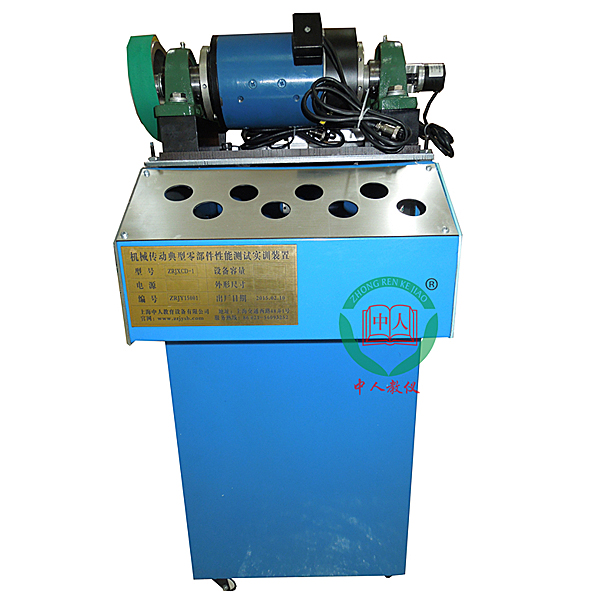

机械传动典型零部件性能测试实训台,机械速度波动测试实验台

（一）产品概述
"机械零部件性能测试实验台"可以测试带传动、链传动、万向节传动性能及传动效率,适用于各院校《机械设计基础》、《机械设计》、《机械原理》等课程中机械传动典型零部件性能测试实训教学。
（二）系统特点
1.可手动或用计算机测试软件自动进行传动分析实训
2.能通过计算机测试软件进行传动的运动模拟,直接观察传动特性
3.可更换不同的皮带轮,测试多种皮带传动
4.可分6级加载,在不同负载情况下测定皮带传动、链传动、万向节传动的传动稳定性及传动效率
5.计算机测试软件功能强大,具有数据采集、测试分析、曲线拟合、保存并打印实训结果等功能。可测量功率、转速、效率等参数的实时数据,并拟合绘制出效率、传动曲线等,各曲线坐标可任意设置。
（三）配置及技术性能
1.实训台(1)实验台为柜式.
2.输入电源:单相三线 AC220V±10% 50Hz
3.外形尺寸:650mm×530mm×1060mm
4.电流型漏电保护,I△n ≤30mA,动作时间≤0.1s,容量10A
5.直流调速器1个:采用PWM脉宽调制技术,输出电压 0～220VDC,输出电流 4ADC
6.数显转速表2个:可分别显示主、从动电机的转速
7.直流数显功率表2个:精度0.5级,既可显示功率值,也可切换显示电压和电流值
8.灯泡加载装置 1套
9.数据采集系统 1套
10.驱动电机:额定功率 355W
11.电机调速范围:0～1500r/min
12.负载电机:额定功率 355W
13.旋转编码器2个:铝合金材质,分度1000脉冲/转
14.带轮、链轮直径:Φ115mm～Φ125mm
15.虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。

机械传动典型零部件性能测试实训台,机械速度波动测试实验台

本实验台是以电动机驱动的包含带传动，曲柄滑块机构的工作机在内的机械系统用于机械原理课程中机械的稳定运转状态下机械的周期性速度波动及其调节课程中的实验装置。利用传感器、计算机等先进的实验技术手段进行实验操作,训练掌握现代化的实验测试手段和方法增强工程实践能力。
实验项目内容:
1.机械速度波动测试仿真实验:
观察机械的速度波动现象，求解系统运转的不均匀性。调节电机转速，观察不同转速下的速度波动现象,实测与仿真曲线对比。
2.机械速度波动调节实验:
改变飞轮大小，观测机械速度波动变化情况，并与理论计算结果进行比较分析。
主要技术特点:
1.曲柄滑块机构实验台采用了特制的曲轴和连杆，构思严密，设计精巧，能确保组成实验台的各个运动构件有良好的配合间隙，外形美观，操作方便，使用寿命长。
2.该实验台由机座、直流调速电动机，皮带传动装置和曲柄滑块机构等主要零部件组成。曲轴一-端装有角位移传感器，另-端装有飞轮。
3.该实验台配有大小飞轮各-件，供测试实验用，显示不同飞轮质量的调速效果。
4.主控制系统采用56通道单端输入，28通道双端输入，12位精度，1 M采集频率与计算机采用串口联机使用。
5.使用专用软件，能迅速准确处理、分析数据，测绘及打印实测曲线;不配计算机时可利用液晶屏面板窗口显示的数据，计算，分析，绘制曲线。
6.本实验台制作精细、喷塑表面平整光滑清洁、无划迹和脱落斑点，发兰镀铬、镀镍表面光亮无锈斑,钢制件精加工表面作防锈处理，各铭牌粘贴安装位置正确，粘贴平整和无贴斜现象。
主要配置及技术参数:
1.直流调速电动机数量1个220V 355W转速n= 1500转/分
2.直流电机调速电源SK200B数量1个
3.角位移传感器数量1个 压力传感器0-50N 1个，0-200N 1个
