螺旋传动参数与效率实验装置,电机测试实训装置

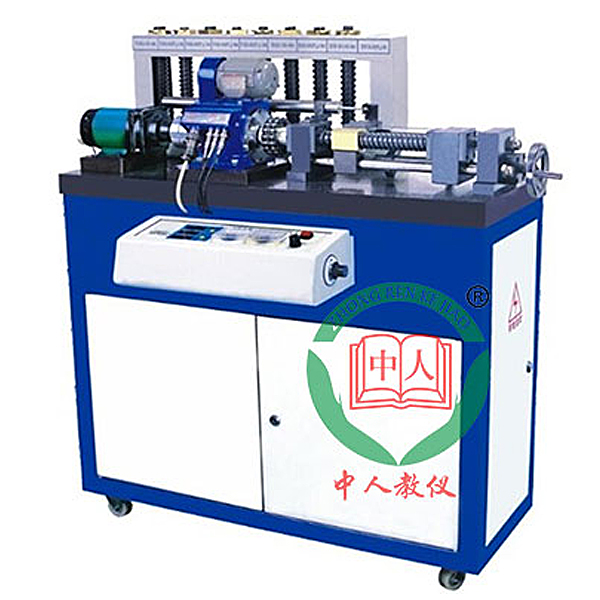

该实验台可进行三种牙型共九对不同螺旋副的几何尺寸、位移、受力及传动效率的测试实验，采用先进的数据采集传输系统和数据处理分析软件，是机械设计实验室的重要设备之一。
实验项目内容：
1.矩形、梯形、锯齿形螺旋副几何参数与位移关系测试；
2.矩形、梯形、锯齿形螺旋副的受力测试；
3.矩形、梯形、锯齿形螺旋副的传动效率测试与分析；
主要技术特点：
1.实验台由带减速器的直流调速电机驱动，配有设计巧妙的试件快速装卸和调整机构，输入螺杆端装有转矩转速传感器，输出螺母端装有直线位移传感器及负载装置。
2.配有三种牙型的螺旋副，其中梯形的有5种导程，矩形及锯齿形的各有两种导程。用来测试不同牙型不同导程的螺旋传动输入转矩及转速、螺母移动线速度,计算其传动效率。
3.采用了高精度的ZJ5转矩转速传感器，测量精度为+0.27%;配有数据采集放大传输系统和数据处理分析软件，采用RS232串口与计算机连接，可清晰直观地显示各种数据及曲线。
4.实验台外形为工作台板+箱柜落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置。
主要配置及技术参数：
1.被测螺旋副：
(1)中32单、双线矩形螺纹螺距P=10mm导程S=10、20mm；
(2)中32 (1~5)线梯形螺纹螺距P=12mm导程S=12、24、36、48、60mm；
(3)中32单、双线锯齿形螺纹螺距P= 10mm导程S=10、20mm；

螺旋传动参数与效率实验装置,电机测试实训装置

一、概述

电机性能综合测试装置是集直流电机，交流电机对应的控制，运行，机械特性、电气特性的测试和教学实训于一体，配套先进的检测控制手段，对以上各种运行方式进行定量分析，采集电机运行的各种参数。学生可通过一个嵌入式触摸屏实现采集数据与显示。本实验台从专用电源控制台、仪器仪表、电机、导轨、负载及专用导线到配套软件等均配套齐全。能较好地满足各类院校相关专业对直流电动机、异步电动机、同步电动机等多种电机性能测试的教学和研究。

电机负载采用高性能、长寿命的新型磁粉制动器，负载调节稳定、可靠、方便。即可稳态测试，也可以进行快速瞬间测试。一台基于W i n C E ( 中 文 版 )  操作系统 、内嵌Homebuilder嵌入版组态软件的触摸屏作为人机界面，它在系统中作为数据输入、显示监控及控制终端。该终端采用RS-485/232接口采集模块进行通讯，数据采集模块将传感器的检测值上传给终端进行显示或用于监控。

二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10%  50Hz
2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
4.测量参数及精度：
交、直流电流：±0.5%
交、直流电压：±0.5%a
