多功能螺栓组联接综合实验装置,机械运动机构实训装置

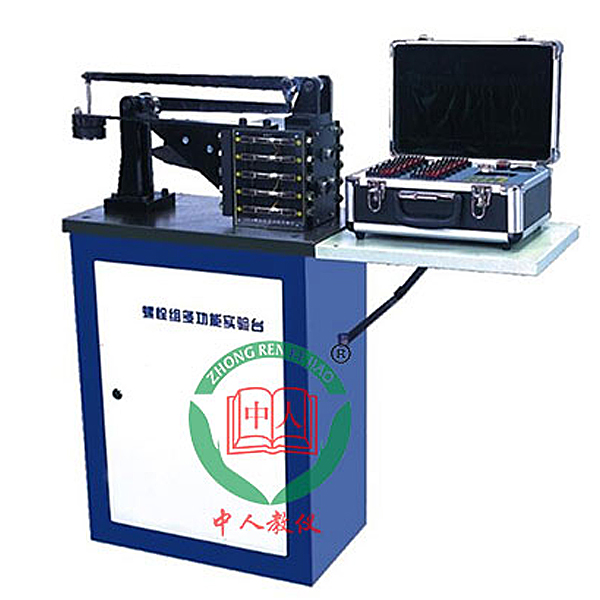

该实验台是采用现代测试手段,利用传感器及计算机对螺栓组联接中各螺栓受力、变形参数进行采集、处理、仿真的实验设备，可完成螺栓组应力与变形的测试与分析，测量数据稳定、重复性好，适用于《机械设计》、《机械创新设计》 等课程开设设计性、综合性实验，是机械设计实验室的重要设备之一；
实验项目内容:
1.螺栓组联接特性实验;
2.电阻应变片灵敏度系数测量实验(二次开发);
3.渐开线齿轮齿根应力测试实验(二次开发);
4.等强度梁应力测试实验(二次开发)。
主要技术特点:
1.该实验台主要用来测试受倾覆力矩作用下的螺栓组中各个螺栓的受力与变形。还可二次开发用来做齿根应力测试实验、悬臂梁的应力测试实验及电阻应变片灵敏系数测量实验。
2.使用专用软件对数据进行采集和分析处理、自动绘制实测曲线和仿真曲线;另外测量面板上配有数码管,显示被测数据，可由人工记录、手工绘制实验数据曲线。
3.被测螺栓采用40Cr优质合金钢精制，性能稳定.
4.实验台外形为工作台板+箱柜落地式结构，装有可调地脚螺栓和活动轮，便于实验室调整布置.
主要配置及技术参数:
1.被测螺栓10根中段直径6. 5mm,两端螺纹M10,螺栓材料40Cr;
2.被测齿形板1个z=32, m= 1 6mm;
3.被测等强度梁1根;
4.电阻应变片电阻值: R= 120Q;


5.灵敏度系数: K=2.20;

多功能螺栓组联接综合实验装置,机械运动机构实训装置

用于机械原理课程开设“机构运动简图测绘及分析实验”。工件美观大方，精加工装配精度高，运动构件、运动灵活、无干涉现象。
主要技术参数：
1.模型材料：采用铝合金材料或实物制作。
2.运动构件机械精加工，装机精度高，机构运动灵活。
3.各模型底板、支架统一烤漆，运动部分进行分色处理，美观大方（如有底板）。

创新变异型
E1：平面八杆直线导向机构
E2：差动轮系-凸轮组合机构
E3：平面齿轮正反向运动机构
E4：行星齿轮-平移运动机构
E5：行星轮系-连杆四倍行程直线滑块机构
E6：连杆-行星齿轮机构
E7：连杆-行星齿轮差速机构
E8：行星齿轮-连杆滑块机构
E9：RSRRR元宵机机构
E10：球面4R机构
