电动葫芦电气实训台,直线小车运动实训装置

一、概述

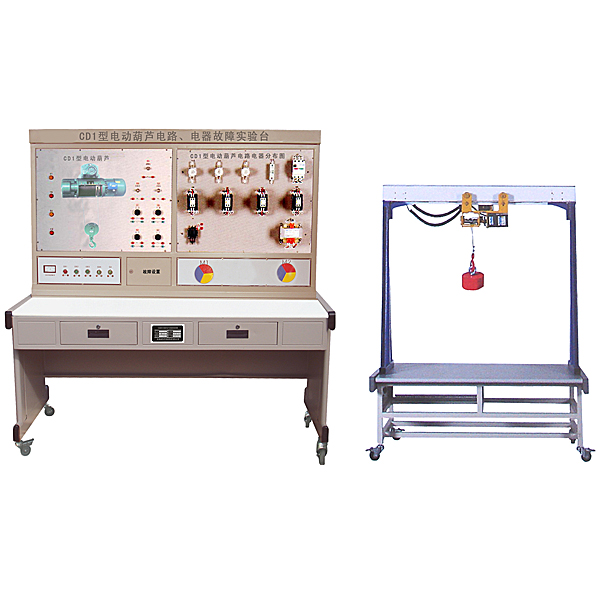

“电动葫芦电气技能实训考核装置（半实物）”是在原“电动葫芦电气技能实训考核装置”的基础上又进一步改进和提升，它增加了CD1型电动葫芦仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观，。本装置适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

二、产品特点

1．CD1型电动葫芦半实物仿真模型是参照实际CD1型电动葫芦的功能，并按一定尺寸比例缩小而设计的；

2．本套装置电气部分的操作，能实现CD1型电动葫芦各种运动，它包括：吊钩的升降，葫芦装置的平移。

3．机床电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4．半实物模型上所用电机的电压等级与实际使用的机床是完全相同的；

5．通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。

三、实训项目

1．熟悉常用低压电器的机构、原理

2．电路线路分析

3．通过观察模型的运动，了解实际运动

4．通过测量找出线路中的故障点，对故障排除

5．设置故障点，作为维修电工的技能考核装置

四、故障设置

1、吊钩启动失效。

2、吊钩能启动外，其它控制均失效。

3、吊钩上升控制失效。

4、吊钩下降控制失效。

5、平移机构控制失效。

可设置不少于12个故障。

五、技术条件

1．输入电源：三相四线（380V±10% 50Hz）

2．工作环境：温度-10℃～＋40℃，相对湿度≤85％（25℃），海拔≤4000m

3．装置容量：≤1kVA

4．外形尺寸：1430mm×750mm×1630mm

5．装置重量：≤150kg

6．CD1型电动葫芦模型尺寸： 1000mm×500mm×800mm

电动葫芦电气实训台,直线小车运动实训装置

注：单独配置plc、变频器，也可配合PLC变频调速实训装置使用

概述

是一套工业自动化生产线小车运动控制过程的缩微模型，采用步进电机滚珠丝杠传动系统，实现传动和定位要求。造型精美、体积紧凑、重量轻、坚固耐用，采用步进电机控制高质量驱动方案，有力保证系统稳定、精密和快捷响应能力。行程范围400MM，装有金属感应（NPN）、霍尔（NPN）、光电传感器（NPN）反馈控制，能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计。

技术参数

电源：单相AC220V、50Hz
功率：<200W
尺寸：不小于600*400*220mm

设备结构：

步进电机控制实训模型台架为金属结构，实训考核装置模块的I/O 端子、各常用模块与的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。

实训项目：

1．机电设备的安装与调试
（1）传动装置同轴度的调整
（2）滚珠丝杠的安装与调整
（3）搬运设备安装与调试
2．电气控制电路的安装与PLC编程
（1）电动机正反转控制电路的连接与程序编写
（2）电动机控制电路的连接与程序编写
3．自动控制系统的安装与调试
（1）传感器的安装与调试
