柜式维修电工实训台,四合一机床电路实验台

一、产品概述：

该装置按标准电气控制柜设计制造规格，采用面板式结构。突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初、中级电工、电拖专业教学与实训考核。

二、产品特点：

1、考核功能：设备装有定时器及误操作报警记录仪，平时作为时钟使用，考核时可设定时间，在规定的时间内要求学生完成实验项目，具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。

2、安全性能：装置设有电流型、电压型漏电保护装置保障人身安全，适用学生操作的特殊要求。同时还设有过流或短路保护装置，以保证设备的安全。设备由三相五线制电源输入，电源由接触器通过起、停按钮进行控制，设有三相电压表指示。装有电流型漏电保护器，控制屏若有漏电现象，漏电流值超过一定值，即切断电源，还装有电压型漏电保护器，对总电源输出及实验过程中的接线等若有漏电现象，即报警并使装置内的接触器跳闸，切断电源确保人身安全。还设有一套过流保护装置，输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源确保设备安全。

3、合理结构：设备以标准的配电柜为主柜，利用柜体的双面空间，科学地布置电器及配套实验器材。该柜设计合理，实操方便，一柜多用，所有电器元件接点都已接到接线端子上，学生只需在接线端子上接线实验，延长了电器元件使用寿命、降低了材料损耗。

4、美观外形：装置布局合理，外形美观，面板示意图明确、直观。走线清晰整洁，减少了出故障的环节，提高可靠性。装置采用铁质双层亚光密纹喷塑结构；结构牢固美观。美观大方的产品外形，先进的结构和工艺。使人感觉赏心悦目。

三、技术参数：

1、输入电源：三相四线  380V±10% 50Hz

2、工作环境：温度温度：-10℃～+40℃   相对湿度：≤85%（25℃）

3、装置容量：≤1.5KVA

4、外形尺寸：700×600×1700mm

四、产品组成：

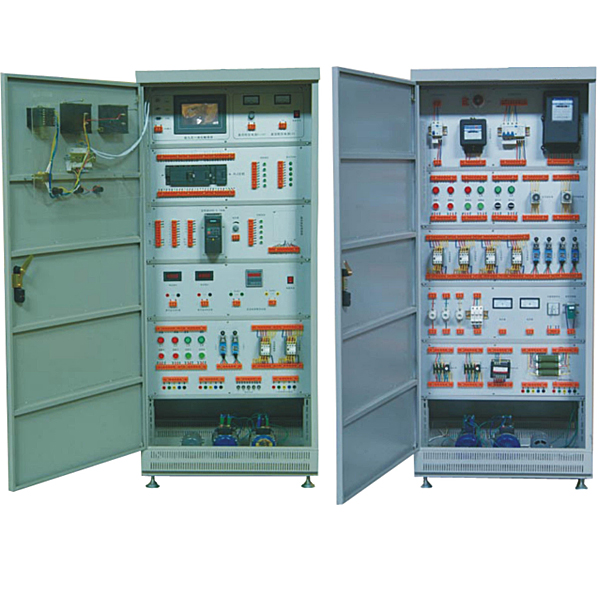

1、实训柜

实训柜为铁质亚光密纹喷塑结构：采用冷轧钢板挤压成型，实训柜含有带脚刹的万向移动轮子四个。

柜式维修电工实训台,四合一机床电路实验台

一、设备概述：

智能型四合一机床电气技能实训考核鉴定装置能够开展多种机床电气控制线路的维修。智能型四合一机床实训考核装置把机床的电气部分和机床的机械部分有机地连接在一起，采用实际工业机床上应用的电器元件及机床半实物仿真模型，将机床所有的动作全部展示出来。此外它还提供了全方位真实的机床电气故障排除的技能训练，可以人为的设置故障点，仅通过网络切换就可以设置相应的故障点，有效地提高了学生对机床设备的维修技能。本装置外形美观，操作方便，直观性强，教学更加形象生动，更接近工业现场化，适合维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

二、设备装置特点：

1、占地面积小，外形美观。

2、直观性强，通过操作可熟悉了解机床的电气线路。本装置电气部分的操作能实现四合一机床各种运动控制，它包括：X62W型万能铣床、CA6140型普通车床、Z3040B型摇臂钻床、M7120型平面磨床的各种运动控制。半实物机床模型采用和实物3:1等比例缩小生产，模型机床结构和实际真实机床相同，机床动力组件采用铝合金材料，经过数控加工中心制作，床体材料采用高强度，高绝缘工程塑料制作，确保模型机床安全长期运行无故障。

3、电气控制线路的元器件都采用实际工业机床上应用的电器件，都装在面板上，且都有相应的测试点，方便接线及故障考核检测线路操作，电气面板采用高级亚克力材料，激光雕刻而成，图纹清晰，永不磨损，确保长期使用，不掉色、不褪色。

4、可以人为的设置30位故障点，仅通过网络切换就可以设置相应的故障点。通过上位机控制故障点的设置及故障点的考核成绩评分统计。

5、电气控制线路设计考虑周全、严谨，具有多种功能位置开关的断路及短路和漏电保护电路，确保设备以及人员的安全保障。

三、设备的基本组成：

1、实训柜：

智能型四合一机床电气技能实训考核鉴定装置把四种常用典型的机床线路组合在一个控制柜内，这四种机床分别为X62W型万能铣床、CA6140型普通车床、Z3040B型摇臂钻床、M7120型平面磨床，该控制柜的结构设计合理紧凑。实训柜是一个可以实现四面操作的立式柜，外部用有机玻璃材料构成，在运行时，关上柜门，可以直观内部操作。控制柜内部壁为1.5mm冷轧钢板，结实牢固、美观大方。控制柜设有四个方向轮和四个固定调节机构，便于移动和固定。形状似长方体结构，造形美观大方。控制柜内安装各种机床的电气操作区面板、机床电气线路元器件布线区、机床转接模及网络化智能型通讯考核鉴定管理系统。

2、操作按钮及机床动作指示（亚克力面板）

装置实验柜铣床和车床的电气操作区面板安装在控制柜右侧面。钻床和磨床电气操作区面板安装在控制柜左侧面。两侧侧门可以敞开120°，分别与正面和背面平直可以在操作时方便观察继电接触控制区和电动机面板的动作。面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。

3、机床电气线路元器件布线区（亚克力面板）

装置实验柜正面为车床和铣床的机床电气线路元器件布线区面板。背面是钻床和磨床的机床电气线路元器件布线区面板。面板上装有低压断路器、直插式保险丝、交流接触器、热继电器、控制变压器等元器件，这些元器件直接安装在面板表面，可以很直观的看它们的动作情况，且都有相应的测试点，方便接线及故障考核检测线路操作。

4、机床转接模块

控制柜最下部为机床转接模块。机床转接模块分别为各机床与半实物间的电缆连接单元。面板上有接线端子排及航空插头与半实物进行连接。
5、虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件
