电工一体化技能实训装置,智能型机床电气综合实验装置

一、技术性能：

1、工作电源:三相五线制AC380V土5%  50Hz
2、安全保护:漏电保护(动作电流≤30mA)过流保护，熔断器保护；
3、额定功率:≤2KW；
4、环境温度:-10℃~40℃；
5、相对湿度:≤85%；

二、配置技术参数:
1、桌身部分:采用优质钢板做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑，整机既坚固耐用，又美观大方。桌子的底部采用带刹车的万向轮，方便调整设备的摆放位置。
2、桌面部分:采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边。桌面具有耐磨、耐热、耐污、耐烟灼、耐火、耐菌、防霉、抗静电及易清洁等特点。

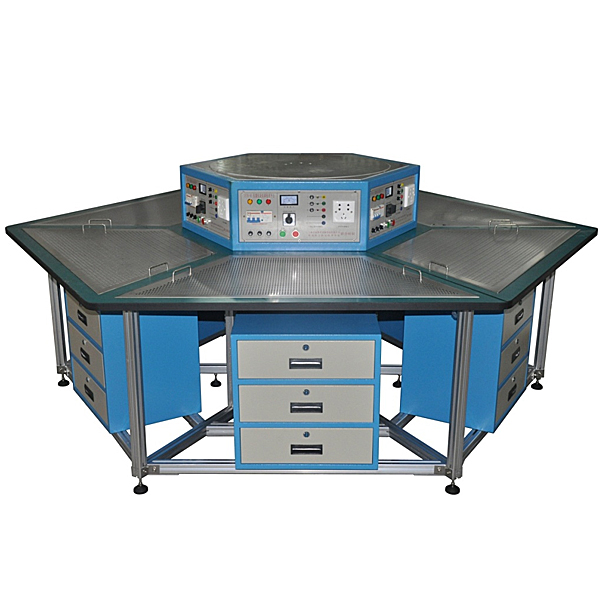

3、实训屏部分:整体采用钢架式结构。优质钢材做骨架，经过机械加工成型，外表面喷涂彩色环氧聚塑。根据不同的培训及鉴定项目，集成配备了各类电源。操作面板文字符号标识清晰且经久耐用。
整个控制屏由六工位组成，每个工位均设有启动、停止按钮控制电源的输出，并设有急停按钮，电源输出有短路保护。同时设有450V指针式交流电压表一只，通过波段开关切换指示电源输入的三相线电压。
4、多功能网板部分:多功能网孔板采用网版式设计，主体采用1.5mm厚的拉丝不锈钢板加工成型，采用5X10mm孔加工，配合固定胶粒卡子，整体设计规范、合理，使各类元器件在任何角度、任何方位都能轻松装配、调整。
5、虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。

2.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件：

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

3、单片机、plc可编程设计与控制虚拟仿真软件：

本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。

电工一体化技能实训装置,智能型机床电气综合实验装置

一、设备概述：

智能型四合一机床电气技能实训考核鉴定装置能够开展多种机床电气控制线路的维修。智能型四合一机床实训考核装置把机床的电气部分和机床的机械部分有机地连接在一起，采用实际工业机床上应用的电器元件及机床半实物仿真模型，将机床所有的动作全部展示出来。此外它还提供了全方位真实的机床电气故障排除的技能训练，可以人为的设置故障点，仅通过网络切换就可以设置相应的故障点，有效地提高了学生对机床设备的维修技能。本装置外形美观，操作方便，直观性强，教学更加形象生动，更接近工业现场化，适合维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

二、设备装置特点：

1、占地面积小，外形美观。

2、直观性强，通过操作可熟悉了解机床的电气线路。本装置电气部分的操作能实现四合一机床各种运动控制，它包括：X62W型万能铣床、CA6140型普通车床、Z3040B型摇臂钻床、M7120型平面磨床的各种运动控制。半实物机床模型采用和实物3:1等比例缩小生产，模型机床结构和实际真实机床相同，机床动力组件采用铝合金材料，经过数控加工中心制作，床体材料采用高强度，高绝缘工程塑料制作，确保模型机床安全长期运行无故障。

3、电气控制线路的元器件都采用实际工业机床上应用的电器件，都装在面板上，且都有相应的测试点，方便接线及故障考核检测线路操作，电气面板采用高级亚克力材料，激光雕刻而成，图纹清晰，永不磨损，确保长期使用，不掉色、不褪色。

4、可以人为的设置30位故障点，仅通过网络切换就可以设置相应的故障点。通过上位机控制故障点的设置及故障点的考核成绩评分统计。

5、电气控制线路设计考虑周全、严谨，具有多种功能位置开关的断路及短路和漏电保护电路，确保设备以及人员的安全保障。

三、设备的基本组成：

1、实训柜：

智能型四合一机床电气技能实训考核鉴定装置把四种常用典型的机床线路组合在一个控制柜内，这四种机床分别为X62W型万能铣床、CA6140型普通车床、Z3040B型摇臂钻床、M7120型平面磨床，该控制柜的结构设计合理紧凑。实训柜是一个可以实现四面操作的立式柜，外部用有机玻璃材料构成，在运行时，关上柜门，可以直观内部操作。控制柜内部壁为1.5mm冷轧钢板，结实牢固、美观大方。控制柜设有四个方向轮和四个固定调节机构，便于移动和固定。形状似长方体结构，造形美观大方。控制柜内安装各种机床的电气操作区面板、机床电气线路元器件布线区、机床转接模及网络化智能型通讯考核鉴定管理系统。

2、操作按钮及机床动作指示（亚克力面板）

装置实验柜铣床和车床的电气操作区面板安装在控制柜右侧面。钻床和磨床电气操作区面板安装在控制柜左侧面。两侧侧门可以敞开120°，分别与正面和背面平直可以在操作时方便观察继电接触控制区和电动机面板的动作。面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。

3、机床电气线路元器件布线区（亚克力面板）
