六工位电工技能实训装置,磨床电路实验装置

一、概述

依据国家人力资源与社会保障部《技工院校工学结合课程教学改革试点工作方案》设计，围绕典型工作任务（即FMS）确定课程目标，选择课程内容，制定专业教学计划，根据国家职业标准中相关内容，将机电工学结合中有关《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块通过工作任务的训练有机结合在一起，实现将典型工作任务量化为多各子任务，循序渐进的贯彻以任务引领、项目驱动、模块化教学的新理念，遵循教学规律，利用多媒体教学、网络教学及情景化教学的先进手段，将复杂的知识点简单化，深奥的理论点明晰化，贴近实际的企业工作内容与流程，将实训车间与企业、实训老师与企业职员、实训内容与工作任务真正融合为一，达到工学结合教学目的。

电工技能实训考核平台该区域是以电工技能工作岛设备为核心，利用工业情景化设施建，配套教学化处理过的工作流程与管理制度，让学生通过任务进行实训教学。设备可同时让6名学生同时操作，通过小组的团队形式开展工作任务，并通过角色分工按照各自的工作流程进行。在实训工作的同时可以进行理论教学，实现“做”“学”“教”一体。

二、主要技术参数

1. 输入电源： 三相五线  AC380V±5%  50Hz；

2. 电源输出：6个独立工位，

1) 每工位固定交流输出：三相五线  380V 接插式1组、220V插座式2组

2) 可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；

3. 接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；

4. 保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。

5. 安全保护： 漏电保护（动作电流≤30mA），过流保护，熔断器保护；

6. 额定功率： ≤2KW；

7. 工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

8. 外形尺寸：2500*2115*780（mm）

三、系统组成

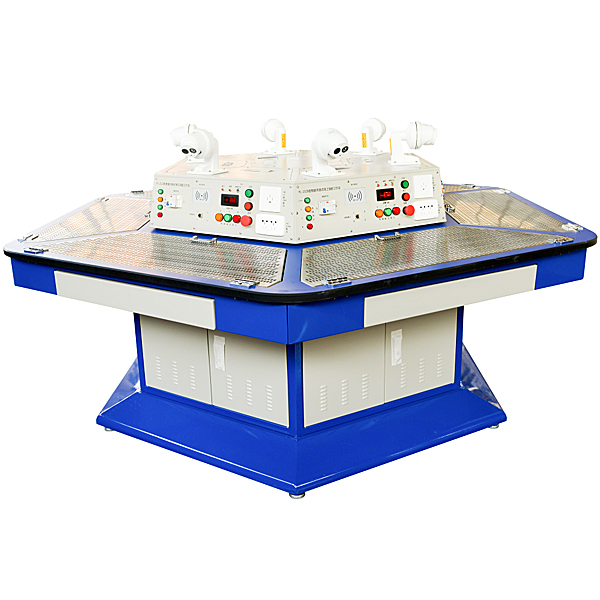

技能工作岛由六边形工作台、六边形电源控制屏及典型工作任务组成，能同时容纳6名学生在设备上进行操作。

六边形工作台：桌体采用优质冷轧钢板，经过机械加工成型，整机既坚固耐用，又美观大方。工作台表面喷塑，色彩稳重。工作台六工位设计，每工位设置有双开门式存储柜，工位与工位之间采用圆弧形过渡板连接。桌面为六边形结构，采用30mm厚的实芯理化板非高密度防火板，外表面贴防火板，桌边倒圆弧处理，美观安全。工作台直径为2500mm，高度按人体工程学要求设计，高度为750mm。

六边形电源控制屏：电源控制屏采用六边形结构，与工作台相对应，具有漏电保护、短路保护功能。工作台顶部装有多角度高清摄像头，对每一位学员的实操过程进行记录。

工作台嵌有实操网孔板，该网孔板平时关闭时与工作台面平行一致，需要使用时可以展开多个角度进行使用。

虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

六工位电工技能实训装置,磨床电路实验装置

“平面磨床电气技能实训考核装置”是在原“平面磨床电气技能实训考核装置”基础上进行改造升级，它增加了M7120平面磨床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。

一、功能特点

1、 M7120磨床半实物仿真模型是参照实际M7120平面磨床的尺寸按一定比例缩小的设计；

2、本套装置电气部分的操作，能实现M7120平面磨床各种运动控制，它包括：砂轮的启动停止、工作台的往复运动、砂轮架的升降运动和冷却泵启动停止，极限位置的限位保护；

3、机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；

4、半实物模型上所有电机的电压等级与实际的机床是完全相同；

5、半实物机床的床身采用铸件，专用模具一次成型。滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；

6、半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；

7、半实物机床活动导轨表面采用高频淬火工艺，经久耐用；

8、控制屏的故障箱内设有32个开关，通过拨动故障开关，可设置相应的故障点。

二、技术性能

1、输入电源：三相四线（ 380V±10%  50Hz ）

2、工作环境：温度 -10℃ ～+40℃ ，相对湿度＜85%( 25℃) ，海拔＜4000m

3、装置容量：＜ 0.2kVA

4、漏电保护动作电流：≤30mA；漏电保护动作时间：≤0、1s

5、控制屏尺寸：1410mm ×725mm ×1535mm

6、半实物模型桌子尺寸：1268mm ×723mm ×798mm

7、M7120磨床模型尺寸：800mm ×400mm ×200mm
