平面磨床电气实训装置

作者:液压实验台,发布时间:2023-10-22,浏览:

如果您对我们的文章平面磨床电气实训装置,六边形电工实训台有任何疑问,请及时联系我们,我们会为您解答阅读时产生的问题,并且如果您看了平面磨床电气实训装置,六边形电工实训台后,也有兴趣投稿,我们也将为您提供像本文平面磨床电气实训装置,六边形电工实训台一样的机会,将您的投稿上传到我们的平台上。


平面磨床电气实训装置,六边形电工实训台

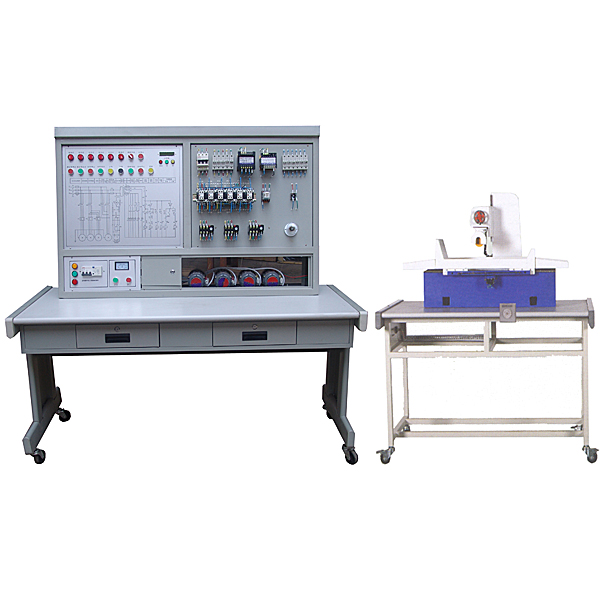

“平面磨床电气技能实训考核装置”是在原“平面磨床电气技能实训考核装置”基础上进行改造升级,它增加了M7120平面磨床仿真半实物模型,并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来,因而使教学更加形象生动。本装置适合于维修电工(电工)初、中、高级技能鉴定中有关机床电气部分的培训考核。

一、功能特点

1、 M7120磨床半实物仿真模型是参照实际M7120平面磨床的尺寸按一定比例缩小的设计;

2、本套装置电气部分的操作,能实现M7120平面磨床各种运动控制,它包括:砂轮的启动停止、工作台的往复运动、砂轮架的升降运动和冷却泵启动停止,极限位置的限位保护;

3、机床电气线路的所有接点,在装置的面板上都有相应的测试点,便于学员检测故障;

4、半实物模型上所有电机的电压等级与实际的机床是完全相同;

5、半实物机床的床身采用铸件,专用模具一次成型。滚珠丝杆传动,手轮使用实际机床部件,贴近真实机床;

6、半实物机床各部件采用不同的颜色,培训时学生更加容易理解接受;

7、半实物机床活动导轨表面采用高频淬火工艺,经久耐用;

8、控制屏的故障箱内设有32个开关,通过拨动故障开关,可设置相应的故障点。

二、技术性能

1、输入电源:三相四线( 380V±10%  50Hz )

2、工作环境:温度 -10℃ ~+40℃ ,相对湿度<85%( 25℃) ,海拔<4000m

3、装置容量:< 0.2kVA

4、漏电保护动作电流:≤30mA;漏电保护动作时间:≤0、1s

5、控制屏尺寸:1410mm ×725mm ×1535mm

6、半实物模型桌子尺寸:1268mm ×723mm ×798mm

7、M7120磨床模型尺寸:800mm ×400mm ×200mm

8、工作台移动行程:400mm

9、砂轮架升降行程:100mm

10、磨头座伸缩行程:100mm
11、虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件即可手动设置故障也能自动设置故障,本软件通过电路图中绿色的框选择手动设置故障点(最多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本软件内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。

平面磨床电气实训装置,六边形电工实训台



平面磨床电气实训装置,六边形电工实训台



1:工作电源: 三相四线  AC380V±5%  50Hz,安全保护: 漏电保护(动作电流≤30mA),过流保护,熔断器保护。

2:六边形工作岛规格尺寸(最长直径*高):不小于2200*800(㎜)每台为六座

3:三相电源实验仪器:外部以采用20*20工业铝合金为主体结构,交直流220V输出,带漏电保护,每相带有保险装置,均有指示灯指示,设有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等。

4:交直流电压源:外部以采用20*20工业铝合金主体结构,24V直流稳压可调输出,指针电表指示,设有正负极提示LED,防止电源极性接反;0~240V交流输出,又可作双9V、双12V、双18V输出。

5:恒流源实验仪器:外部以采用20*20工业铝合金为主体结构,每个输出接口有3mm和6mm的两种。0-20mA-500mA。分2档,数显电表显示。含单次脉冲,开关电源正负12V正负5V。

6:信号发生器:外部以采用20*20工业铝合金为主体结构,5HZ~550kHz连续可调信号源输出,波形有正弦波、方波、三角波输出,可以进行40db衰减,设有数字频率计显示,6位数码显示,测量范围0~8MHZ。独立开关控制。
7:虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件即可手动设置故障也能自动设置故障,本软件通过电路图中绿色的框选择手动设置故障点(最多可以设置39个故障点),也可以通过系统自动进行随机1个故障点设置,随机两个故障点设置,随机三个故障点设置,随机四个故障点设置,随机五个故障点设置,本软件内有工具箱,元件库,放大镜,电路图等功能,可通过工具箱可选择万用表进行检测,通过元件库选择合适的元件,通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置,并经过种种排查,让学生了解电动机星三角启动控制电路的工作原理及电路结构。

2.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件:

本软件为apk的格式,可在PC端使用,也可在移动端使用,本软件的功能有:电阻的测量、交流电压的测量(测量变压器,若变压器测量烧坏多用表时,冒黑烟提示并可以重置多用表)、晶体管的极性判断、直流电压测量(通电流表档时灯光亮)、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头,2个笔头拖拽至被测物体上定位时显示红圈,如未定位准确无红圈显示,并在进行错误操作的时(如所选量程错误、所测数据错误等等),仪表指针将无反应、提示错误重新测量等,本多用表可选择交流电压档,直流电压档,电阻档,电流档,电阻调0,并且可放大显示数据,可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

3、单片机、plc可编程设计与控制虚拟仿真软件:
