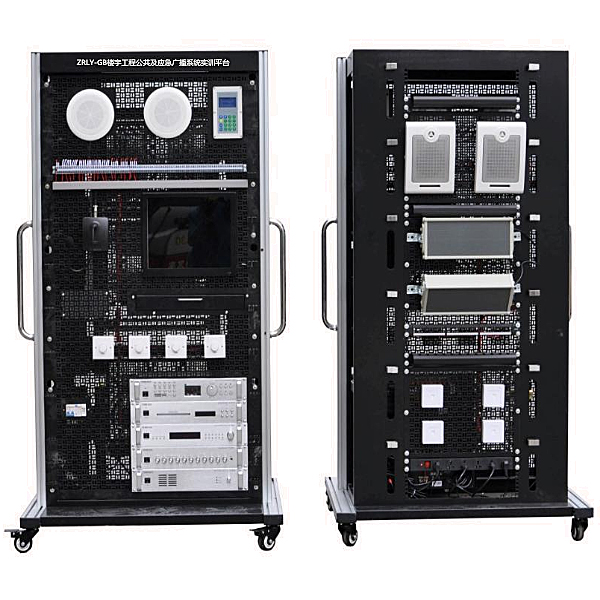

楼宇工程公共及应急广播系统实训台,电力综合技能实训装置

1、设备概述

装楼宇工程公共及应急广播系统实训置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

2、技术指标

(2)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；

(2)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；

(3)整机功耗：≤300W；

(4)外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；

(5)虚拟多用表参数：

交流电压量程档位分：10、50、250、1000

直流电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

三极管测量孔

3、实训项目

1)系统的安装、布线、接线、编程、调试、运行、维护及维修；

2)线路故障的设置、检测及排除；

3)认识公共广播系统的基本工作原理、基本配置及系统结构；

4)手动广播操作：发布通知、会议及播放音乐；

5)自动广播编程：实现校园自动打铃、定时眼保键操及定时播放背景音乐；

6)手动启动紧急广播；

7)快速启动设备电源与分区及语音疏散人群；

8)公共广播系统的情景实训；

9)桥架及其支架的安装和布线；

10)信息插座和机架设备的安装；

11)水晶头及跳线的制作和测试；

12)RJ45模块和配线架的压线和测试；

楼宇工程公共及应急广播系统实训台,电力综合技能实训装置

电力系统自动化创新实验台是一个自动化程度很高的多功能实验平台，可单独使用开出多门电气工程专业课程的教学实验，多套培训系统还可组成复杂电力网系统进行综合实验、实训，并由电力自动化监控系统实现电力网综合监控。

设备入口均设有漏电保护器。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

1、发电机组控制屏

发电机组控制屏与发电机组相连，完成发电机组的励磁调节、调速及系统并列功能，为发电厂自动化提供条件。

发电机组控制屏由测量仪表单元、调速系统、励磁系统、准同期装置、一次接线图、三相模拟断路器、互感器、励磁整流模块、调速整流模块等组成。

测量仪表单元：包含直流电压表、直流电流表各2只，分别指示原动机电枢电压和电流、发电机励磁电压和电流；交流电压表2只，分别指示机端电压和系统电压；频率表两只，分别指示机端频率和系统频率；三相有功功率表1只，三相无功功率表1只，分别指示发电机组有功和无功负载。

设备运行参数：

设备工作电压为AC380V、50Hz。进线为三相五线制。

设备允许工作环境温度至少在-10℃－+40℃范围内。

设备允许环境相对湿度不低于85％（25℃）。

设备整机容量低于10kVA，电流小于20A。

2、电力系统综合自动化实验系统（实验台）

电力系统综合自动化实验系统实验台提供了一个典型的电力系统运行一次主系统。

实验台由模拟一次主系统、多功能微机保护装置、短路设置模块、指示仪表等构成。

设备运行参数：

设备工作电压为AC380V、50Hz。进线为三相五线制。

设备允许工作环境温度至少在-10℃－+40℃范围内。

设备允许环境相对湿度不低于85％（25℃）。

设备整机容量低于10kVA，电流小于20A。。

3、准同期装置

①、微机型同期装置：

a. 测量系统频率、机端电压、系统电压精度优于0.5%。

b. 全自动准同期合闸。

c. 半自动准同期合闸；断路器合闸时间测定。

d. 采用800*480彩色触摸屏显示，信息输入方便，相比使用按键形式输入信息更易操作，可同屏显示发电机端和系统侧的电压、频率、相角。

e. 可图形化显示发电机组电压、系统电压旋转向量。

f. 记录合闸时的前后所有电气参数（电压、电流、频率、相角等），做实验分析用。

g. 记录合闸前后10周波的机端、系统的电压电流波形，并能在显示屏上显示。

h. 装置具有网线接口，与计算机联网通信，可将以上测量参数上传计算机显示，及下载装置的各种参数。

②、三相模拟断路器：用三相交流接触器模拟实现。

③、模拟变压器：模拟升压变压器，干式变压器，400V/400V，3kVA。

4、励磁系统

①、微机型励磁装置：

a. 他励方式。
